CUDA6/Jetson TK1 (Tegra K1 SOC)
Jetson の主なハードウェア仕様
インストール手順について
- CUDA 6.0 Toolkit for L4T Rel -19.2 について
- L4T のインストール
  - USB 3.0 ポートの設定
Jetson 上での確認と設定
- CUDA 6.0 Toolkit のインストール
- CUDA Samples の導入と実行
更新履歴

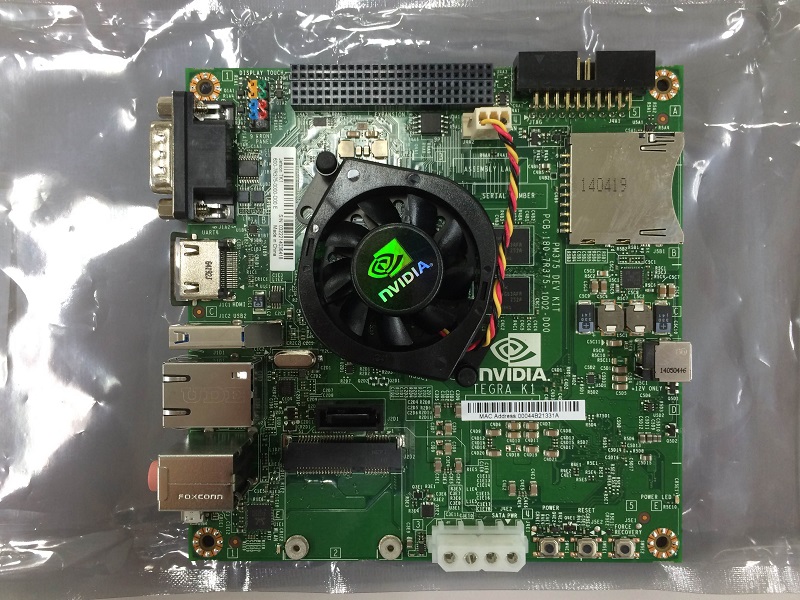

CUDA6/Jetson TK1 (Tegra K1 SOC) †

Kelper Core GPU を搭載した Tegra K1 SOC ボード
Jetson TK1 （以降 Jetson と記載)に Linux for Tegra と
CUDA 6.0 Toolkit がプリインストールされていますが、
新規に L4T と CUDA 6.0 Toolkit をインストールする
手順について記載します。

↑

Jetson の主なハードウェア仕様 †

Jetson の主なハードウェア仕様は以下のとおりです。

Kepler GPU with 192 CUDA cores
4-Plus-1 quad-core ARM Cortex A15 CPU
2 GB DDR3L
16 GB 4.51 eMMC memory

↑

インストール手順について †

Jetson には L4T(Linux for Tegra) がプリインストールされていますが、
Jetson にその L4T と CUDA 6.0 Toolkit を新規にインストールする手順について記載します。

手順については以下の URL を参考にしています。

https://developer.nvidia.com/sites/default/files/akamai/mobile/files/L4T/l4t_quick_start_guide.txt

注：以下の手順ではプリインストール時に /home/ubuntu/ にある
NVIDIA-INSTLLER/ ディレクトリ以下はリカバリされません。

ホスト OS は Ubuntu 12.04 LTS (64bit版)で作業を行います
(OSはインストールされているものとして記載しています)。

↑

CUDA 6.0 Toolkit for L4T Rel -19.2 について †

CUDA 6.0 Toolkit for L4T Rel -19.2 を入手するため
CUDA Registered Developer Program へ登録が必要です。
また登録後ダウンロード可能になるまで数時間かかります。

詳細は下記 URL を参照してください。

https://developer.nvidia.com/user

↑

L4T のインストール †

Jetson から AC アダプタをはずし、ホスト PC と
Jetson に microUSBケーブルを接続します。

ホストマシン(Ubuntu 12.04)上に作業用ディレクトリを作成し、以下の URL から
Tegra_Linux_Sample-Root-Filesystem_R19.2.0_armhf.tbz2
Tegra124_Linux_R19.2.0_armhf.tbz2　をダウンロードします。

https://developer.nvidia.com/linux-tegra-rel-19

$ mkdir ~/Jetson
$ cd Jetson/
$ wget https://developer.nvidia.com/sites/default/files/akamai/mobile/files/L4T/Tegra_Linux_Sample-Root-Filesystem_R19.2.0_armhf.tbz2
$ wget https://developer.nvidia.com/sites/default/files/akamai/mobile/files/L4T/Tegra124_Linux_R19.2.0_armhf.tbz2

Tegra124_Linux_R19.2.0_armhf.tbz2をroot権限で展開します。
Linux_for_Tegra というディレクトリが作成されていますので、
その中の rootfs というディレクトリへ移動します。

$ sudo tar xpf Tegra124_Linux_R19.2.0_armhf.tbz2
$ cd Linux_for_Tegra/rootfs/

移動先ディレクトリ内でもうひとつのダウンロードファイル
Tegra_Linux_Sample-Root-Filesystem_R19.2.0_armhf.tbz2 を展開します。

$ sudo tar xpf ../../Tegra_Linux_Sample-Root-Filesystem_R19.2.0_armhf.tbz2

↑

USB 3.0 ポートの設定 †

下記URL(PDF)のように Jetson の USB 3.0 ポートは再インストール時、
デフォルト設定ではUSB 2.0 デバイスとして認識されます。

https://developer.nvidia.com/sites/default/files/akamai/mobile/files/L4T/Tegra_Linux_Driver_Package_Release_Notes_R19.2.pdf

Linux_for_Tegra/jetson-tk1.conf を以下のように変更し
USB 3.0 として認識するようします。

$ vi jetson-tk1.conf

# USB 2.0 operation on USB2 port(J1C2 connector)/for use as root device use ODMDATA=0x6009C000;
# USB 3.0 operation on USB2 port(J1C2 connector) use ODMDATA=0x6209C000, requires firmware load from userspace or initial ramdisk
ODMDATA=0x6209C000;     <- コメントイン
#ODMDATA=0x6009C000;    <- コメントアウト

jetson.conf 変更完了後、apply_binaries.sh を実行します。
apply_binaries.sh は各バイナリを rootfs に配置などを行うスクリプトです。

$ cd ..
$ sudo ./apply_binaries.sh
Using rootfs directory of: /home/beat/Jetson/Linux_for_Tegra/rootfs

... <snip>...

Extracting the firmwares and kernel modules to /home/beat/Jetson/Linux_for_Tegra/rootfs
Installing the board *.dtb files into /home/beat/Jetson/Linux_for_Tegra/rootfs/boot
Success!

Jetson 本体の FORCE RECOVERY ボタンを押下しながら電源を入れ
RESET ボタンを押下するとホスト OS 上に Jetson が認識されますので
lsusb で確認します。
もし確認できない場合は再度 RESET ボタンを押下してください。

$ lsusb | grep -i nvidia
Bus 001 Device 002: ID 0955:7140 NVidia Corp.

root 権限で以下のコマンドを実行し、 Kernel と rootfs を転送します。
NFS マウントと tft での転送のため転送完了まで約30分以上かかります。
＃手元の環境では1時間強かかりました。

また完了後 reset が実行されない場合 Jetson 本体の RESET ボタンを押下して
resetを実行してください。

reset が完了すれば L4T のリカバリは完了です。

$ sudo ./flash.sh -S 8GiB jetson-tk1 mmcblk0p1

copying dtbfile(/home/beat/Jetson/Linux_for_Tegra/kernel/dtb/tegra124-pm375.dtb) to tegra124-pm375.dtb... done.
Making system.img...
         populating rootfs from /home/beat/Jetson/Linux_for_Tegra/rootfs... done.
         Sync'ing... done.
System.img built successfully.
copying bctfile(/home/beat/Jetson/Linux_for_Tegra/bootloader/ardbeg/BCT/PM375_Hynix_2GB_H5TC4G63AFR_RDA_924MHz.cfg) to bct.cfg... done.
copying cfgfile(/home/beat/Jetson/Linux_for_Tegra/bootloader/ardbeg/cfg/gnu_linux_fastboot_emmc_full.cfg) to flash.cfg... done.
creating gpt(ppt.img)...
*** GPT Parameters ***
device size -------------- 15766388736
bootpart size ------------ 8388608
userpart size ------------ 15758000128
Erase Block Size --------- 2097152
sector size -------------- 4096
Partition Config file ---- flash.cfg
Visible partition flag --- GP1
Primary GPT output ------- PPT->ppt.img
Secondary GPT output ----- GPT->gpt.img
Target device name ------- none

...<snip>...

Create, format and download  took 4315 Secs
Time taken for flashing 4317 Secs
*** The target ardbeg has been flashed successfully. ***
Reset the board to boot from internal eMMC.

↑

Jetson 上での確認と設定 †

L4T を再インストールした Jetson 上で下記の項目の確認と
設定を行います。

ユーザ名とパスワードは ubuntu/ubuntu です。

↑

Jetson の Kernel バージョン †

Jetson の Kernel バージョンは以下のとおりです。

$ uname -a
Linux tegra-ubuntu 3.10.24-g6a2d13a #1 SMP PREEMPT Fri Apr 18 15:56:45 PDT 2014 armv7l armv7l armv7l GNU/Linux

↑

Jetson USB 3.0 ポートの確認 †

上記USB 3.0 ポートの設定が反映されていることを確認します。

$ lsusb
Bus 002 Device 001: ID 1d6b:0003 Linux Foundation 3.0 root hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

↑

libglx.so のバックアップ †

下記URL(PDF)にあるように、libglx.so のバックアップを作成します。
これは xserver のアップデート時に libxglx.so が上書きされても
元ファイルに戻せるようにするためです。

https://developer.nvidia.com/sites/default/files/akamai/mobile/files/L4T/Tegra_Linux_Driver_Package_Release_Notes_R19.2.pdf

$ cd /usr/lib/modules/extensions/
$ sudo cp libglx.so __libglx.so_orig

↑

リポジトリの追加 †

下記 URL にあるように開発用コードを取得しやすくするため、
リポジトリを追加し更新を行います。

http://elinux.org/JetsonTK1

$ sudo apt-add-repository universe
$ sudo apt-get update
$ sudo apt-get upgrade

注；sudo apt-get upgrade実行中に更新が停止してしまうことがあります。
その際は reset し sudo dpkg --configure -aを実行してから
再度sudo apt-get update、sudo apt-get upgrade を実行してください。

↑

CUDA 6.0 Toolkit のインストール †

注：cuda-repo-l4t-r19.2_6.0-42_armhf.deb をダウンロードしている前提で記載します。

CUDA 6.0 Toolkit を再インストールする前に、ntpdate コマンドで時刻あわせを行います。
これは cuda-repo-l4t-r19.2_6.0-42_armhf.deb を導入する際に時刻が合わないという
警告メッセージをなくすためです。

$ sudo ntpdate ntp.nict.jp
$ date

cuda-repo-l4t-r19.2_6.0-42_armhf.deb を導入し、リポジトリの更新後 CUDA 6.0 Toolkitを
インストールします。

$ sudo dpkg -i cuda-repo-l4t-r19.2_6.0-42_armhf.deb
$ sudo apt-get update
$ sudo apt-get install cuda-toolkit-6-0

デフォルトユーザ： ubuntu を video グループにいれます。

$ sudo usermod -a -G video ubuntu

また .bashrc の末尾に以下の2行を追加し CUDA の環境変数を設定します。

export PATH=/usr/local/cuda-6.0/bin:$PATH
export LD_LIBRARY_PATH=/usr/local/cuda-6.0/lib:$LD_LIBRARY_PATH

↑

CUDA Samples の導入と実行 †

以下のコマンドを実行し CUDA Samples を導入します。
また導入した CUDA Samples をビルドします。

ビルド完了後 ~/NVIDIA_CUDA-6.0_Samples/bin/armv7l/linux/release/gnueabihf に
移動し、NVIDIA CUDA Getting Started Guide for Linux のページ内 Running the Binaries に
記載されている deviceQuery を実行します。

http://docs.nvidia.com/cuda/cuda-getting-started-guide-for-linux/index.html#running-binaries

$ cuda-install-samples-6.0.sh ~/
$ cd NVIDIA_CUDA-6.0_Samples/
$ make
$ cd bin/armv7l/linux/release/gnueabihf/
$ ./deviceQuery
./deviceQuery Starting...

CUDA Device Query (Runtime API) version (CUDART static linking)

Detected 1 CUDA Capable device(s)

Device 0: "GK20A"
  CUDA Driver Version / Runtime Version          6.0 / 6.0
  CUDA Capability Major/Minor version number:    3.2
  Total amount of global memory:                 1746 MBytes (1831051264 bytes)
  ( 1) Multiprocessors, (192) CUDA Cores/MP:     192 CUDA Cores
  GPU Clock rate:                                852 MHz (0.85 GHz)
  Memory Clock rate:                             924 Mhz
   Memory Bus Width:                              64-bit
   L2 Cache Size:                                 131072 bytes
  M aximum Texture Dimension Size (x,y,z)         1D=(65536), 2D=(65536, 65536), 3D=(4096, 4096, 4096)
  Maximum Layered 1D Texture Size, (num) layers  1D=(16384), 2048 layers
  Maximum Layered 2D Texture Size, (num) layers  2D=(16384, 16384), 2048 layers
  Total amount of constant memory:               65536 bytes
  Total amount of shared memory per block:       49152 bytes
  Total number of registers available per block: 32768
  Warp size:                                     32
  Maximum number of threads per multiprocessor:  2048
  Maximum number of threads per block:           1024
  Max dimension size of a thread block (x,y,z): (1024, 1024, 64)
  Max dimension size of a grid size    (x,y,z): (2147483647, 65535, 65535)
  Maximum memory pitch:                          2147483647 bytes
  Texture alignment:                             512 bytes
  Concurrent copy and kernel execution:          Yes with 1 copy engine(s)
  Run time limit on kernels:                     No
  Integrated GPU sharing Host Memory:            Yes
  Support host page-locked memory mapping:       Yes
  Alignment requirement for Surfaces:            Yes
  Device has ECC support:                        Disabled
  Device supports Unified Addressing (UVA):      Yes
  Device PCI Bus ID / PCI location ID:           0 / 0
  Compute Mode:
      < Default (multiple host threads can use ::cudaSetDevice() with device simultaneously) >

deviceQuery, CUDA Driver = CUDART, CUDA Driver Version = 6.0, CUDA Runtime Version = 6.0, NumDevs = 1, Device0 = GK20A
Result = PASS

↑

更新履歴 †

2014/06/24 初稿公開
