DE0-Nano/Synthesijer
DE0-Nano/Synthesijerで作成した環境上で synthesijer_samples の
serial_echo を DE0-Nano 上で動作させるまでの手順について記載します。
serial_echo のサンプルには EchoTest(入力文字をそのまま返すサンプル)と
ToUpper(大文字で返すサンプル)があります。
ここではToUpper(大文字にするサンプル)について記載します。
DE0-Nano には serial port がありませんので GPIO PIN に TX、RX を割り当てます。
またその GPIO PIN に接続するため今回は FTDI CHIP 社製の FT232H を搭載した
USB to UART ケーブル C232HD-DDHSP-0 を使用しています。
http://www.ftdichip.com/Support/Documents/DataSheets/Cables/DS_C232HD_UART_CABLE.PDF
シリアル接続は Windows 上 Teraterm で確認しています。
(C232HD-DDHSP-0 のドライバインストール、Teraterm のインストールについては省略します)
serial_echo の以下のソースファイルを修正します。
注：これは DE0-Nano 用ですので、他の FPGA で同様の修正で動作するかは未確認です。
対象の FPGA は DE0-Nano ですので、Makefile を以下のように修正します。
$ vi Makefile VERILOG_SOURCES = $(SOURCES:.java=.v) all: hdl # all: hdl exstick microboard hdl: $(SOURCES)
ToUpper.java の sys_clk を 50MHz に設定します。
$ vi ToUpper.java
public class ToUpper{
private final RS232C_RX_Wrapper rx = new RS232C_RX_Wrapper("sys_clk", "50000000", "rate", "9600");
//private final RS232C_RX_Wrapper rx = new RS232C_RX_Wrapper("sys_clk", "100000000", "rate", "9600");
private final RS232C_TX_Wrapper tx = new RS232C_TX_Wrapper("sys_clk", "50000000", "rate", "9600");
//private final RS232C_TX_Wrapper tx = new RS232C_TX_Wrapper("sys_clk", "100000000", "rate", "9600");
public void run(){
修正完了後、make を実行します。
$ make
上記までと同様にDE0-Nano System Builder でプロジェクトファイルを作成します。
Synthesijer の ToUpper に合わせてプロジェクト名は ToUpper にします。
作成したプロジェクトを Ubuntu に移動します。
その際プロジェクトファイル内にある ToUpper.v はリネームしておきます。
serial_echoサンプルの clk_div.vhd、rs232c_rx.vhd、rs232c_tx.vhd とビルドした ToUpper.vhdを
同じディレクトリにコピーします。
Ubuntu 上で ToUpper.qsf をビルドした ToUpper.vhd にあわせて以下のように編集します。
今回はGPIO[32] を RX、GPIO[33] を TX として割り当てています。
$ vi ToUpper.qsf #============================================================ # CLOCK #============================================================ set_location_assignment PIN_R8 -to clk set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to clk # set_location_assignment PIN_R8 -to CLOCK_50 # set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to CLOCK_50 ...<略> set_location_assignment PIN_D12 -to rx_din set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to rx_din set_location_assignment PIN_B12 -to tx_dout set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to tx_dout #set_location_assignment PIN_D12 -to GPIO[32] #set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to GPIO[32] #set_location_assignment PIN_B12 -to GPIO[33] #set_instance_assignment -name IO_STANDARD "3.3-V LVTTL" -to GPIO[33] #============================================================ # End of pin assignments by Terasic System Builder #============================================================ set_location_assignment PIN_A11 -to reset set_instance_assignment -name IO_STANDARD 2.5V -to reset set_global_assignment -name VHDL_FILE clk_div.vhd set_global_assignment -name VHDL_FILE rs232c_rx.vhd set_global_assignment -name VHDL_FILE rs232c_tx.vhd set_global_assignment -name VHDL_FILE ToUpper.vhd set_global_assignment -name STRATIX_DEVICE_IO_STANDARD "2.5 V"

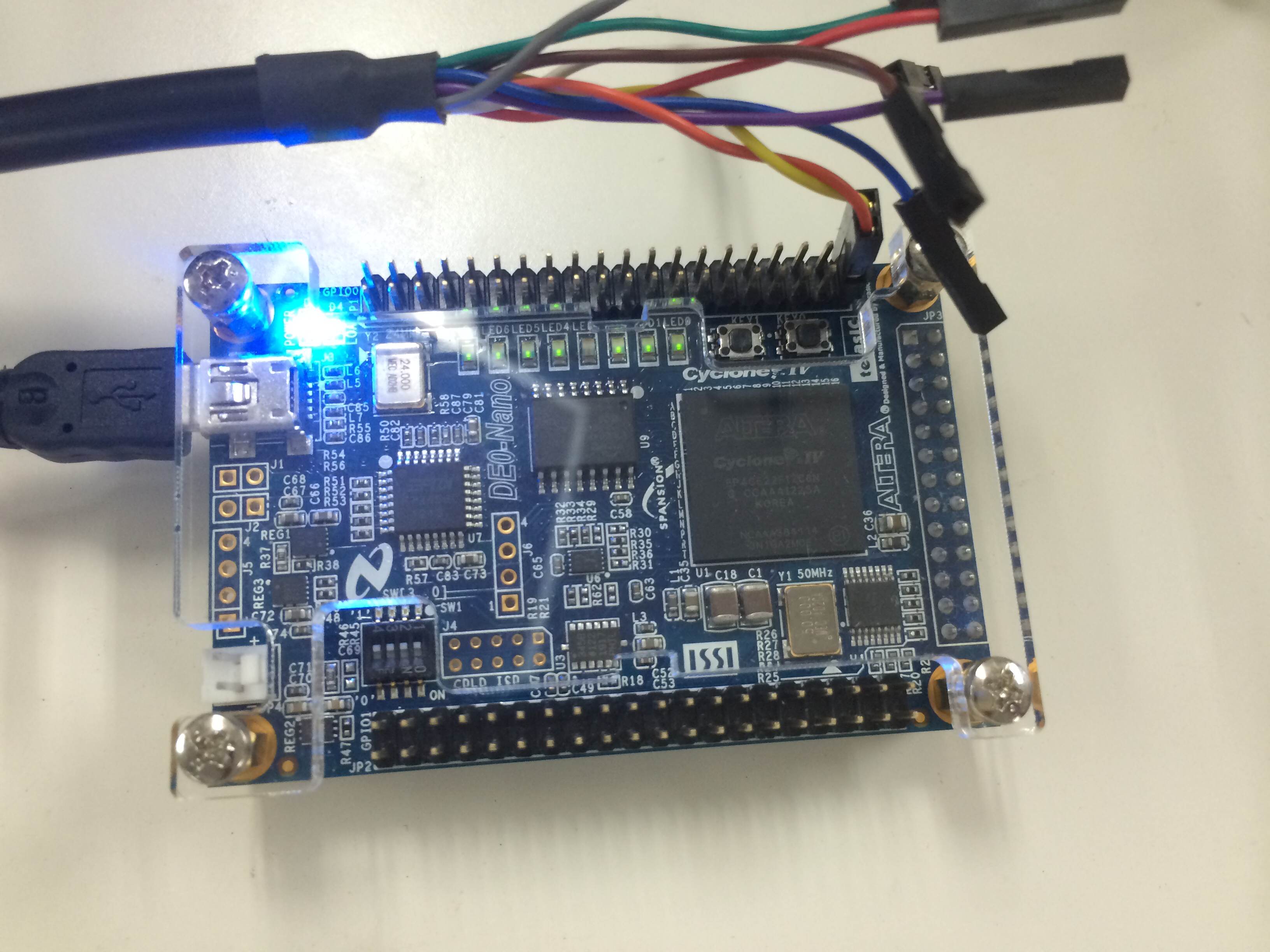

また、DE0-Nano 上の GPIO[32] に C232HD-DDHSP-0 の TXD にあたるオレンジの端子を
GPIO[33] に RXD にあたる黄色の端子を接続します。
後は quickstart と同様に Quartus を起動し Complication の実行、Pin Planner で PIN 配置の確認を
行い Programmer からイメージを DE0-Nano に流し込みます。

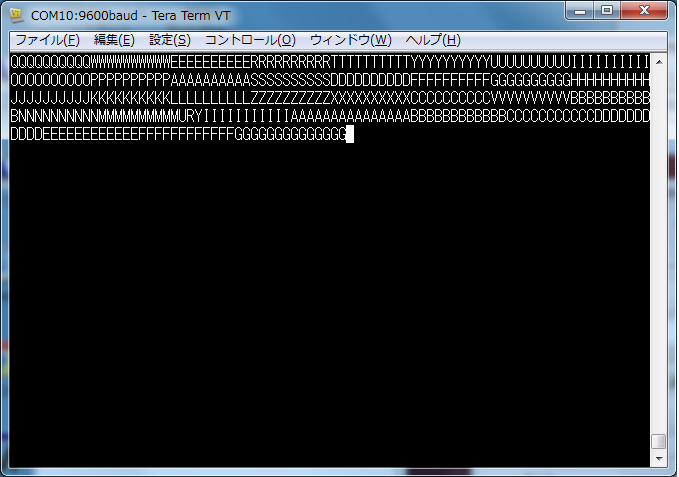

動作確認のため C232HD-DDHSP-0 を接続した Windows 上で Teraterm を起動し対象の COM Port を
開き ボーレート 9600 になっていることを確認し a〜z までの文字列をタイプした際、TeraTerm 上で
大文字になって表示されることを確認します。
以上で serial_echo 内 ToUpper の動作確認は完了です。
