BC-USB-Kit get started †

BC-USB-Kit にビルドしたファームウェアを書き込んで USB デバイスとして動作させるまでの手順です。
BC-USB-Kit を使ってご自身の USB デバイスを作成される際には
同様の手順で書き込みを行っていただく必要があります。

↑

必要になるもの †

この手順を実行するためには以下のものが必要です。

BC-USB-Kit
　Kit の書き込み/debug用端子はスルーホールになっていますので、ピンヘッダを半田付けしてください。

MPLAB IDC 3 や MPLAB PICkit 3 など PIC マイコンへの書き込みの出来る In-Circuit Debugger
　本文書内では PICkit3 を使用します。
ファームウェア
　動作確認用ファームウェアのソースコード
USB Device - CDC - Sensor.zip
を用意しています。
MPLAB X IDE
MPLAB XC Compilers 16bit版（XC16）
　本文書内では Windows へインストールして作業を実行しています。
　MacOS X や Linux を使用する場合は適宜同じ意味の作業を実行してください。

↑

ファームウェアのビルド †

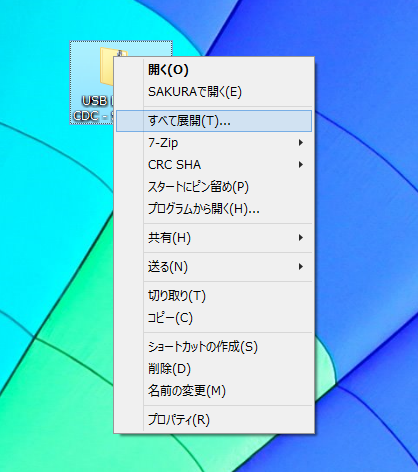

ダウンロードしたファームウェアのソースコードアーカイブ USB Device - CDC - Sensor.zip を展開します。

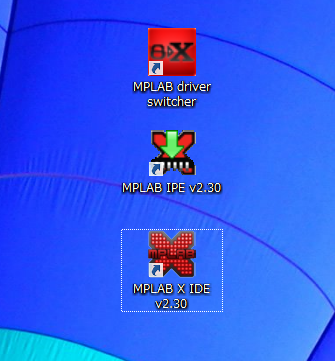

MPLAB X IDE を起動します。

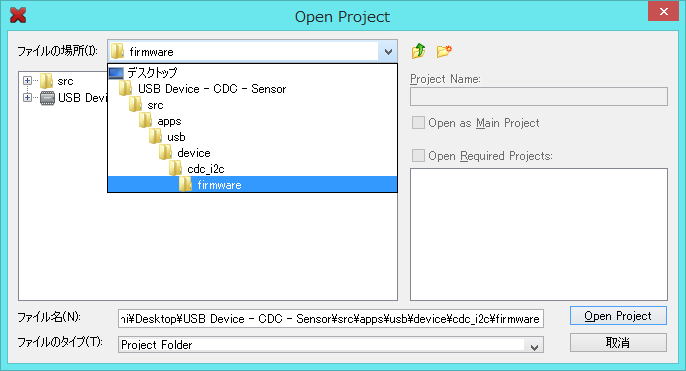

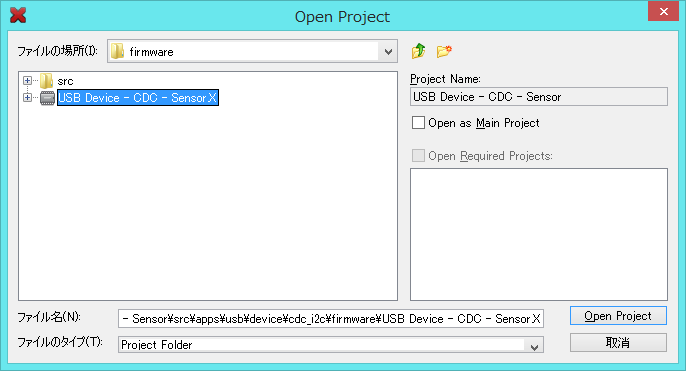

X IDE のメニューから File → Open Project... を選択し、

展開したソースコードアーカイブのフォルダ階層を辿って
USB Device - CDC - Sensor\src\aps\usb\device\cdc_i2c\firmware\USB Device - CDC - Sensor.X を開きます。

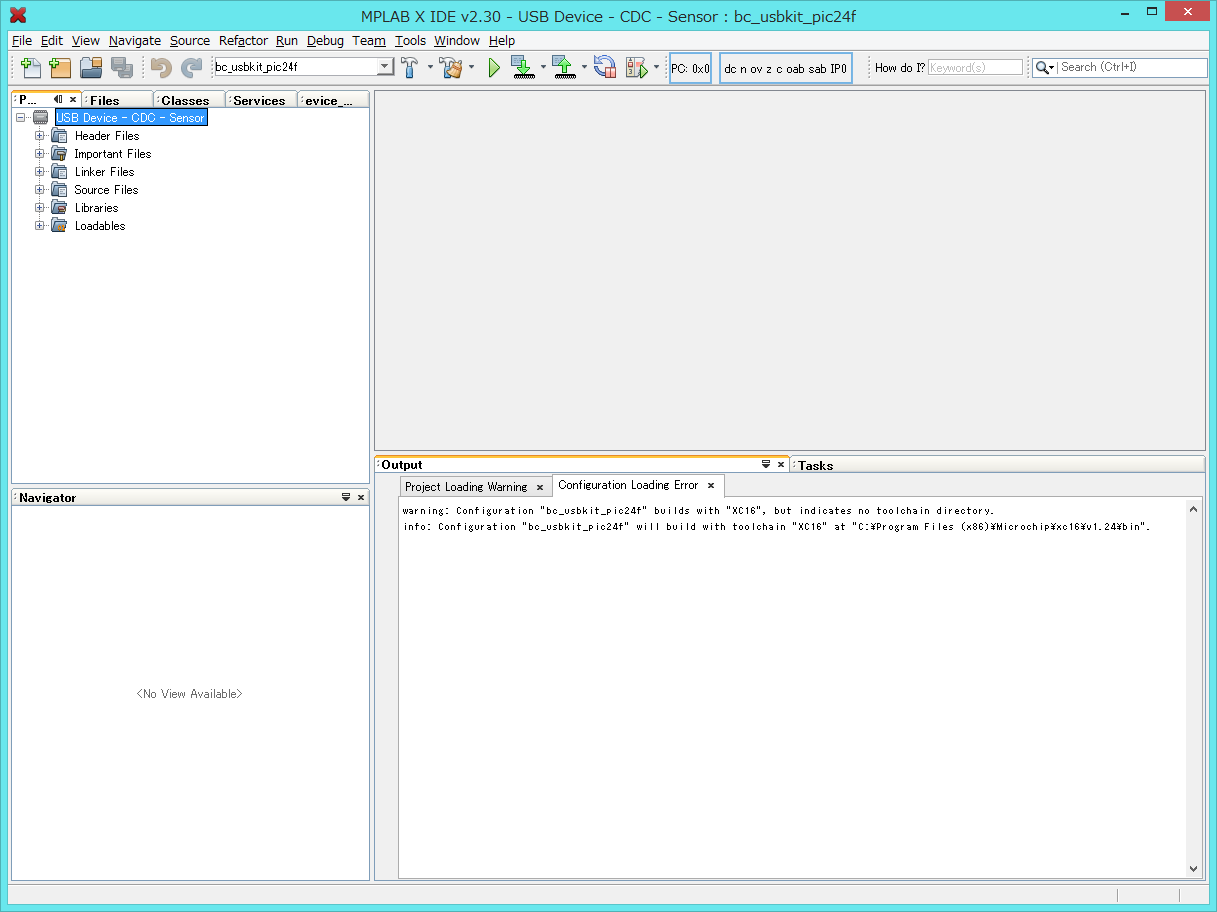

プロジェクトを開いたら、X IDE の Start Page は閉じ、

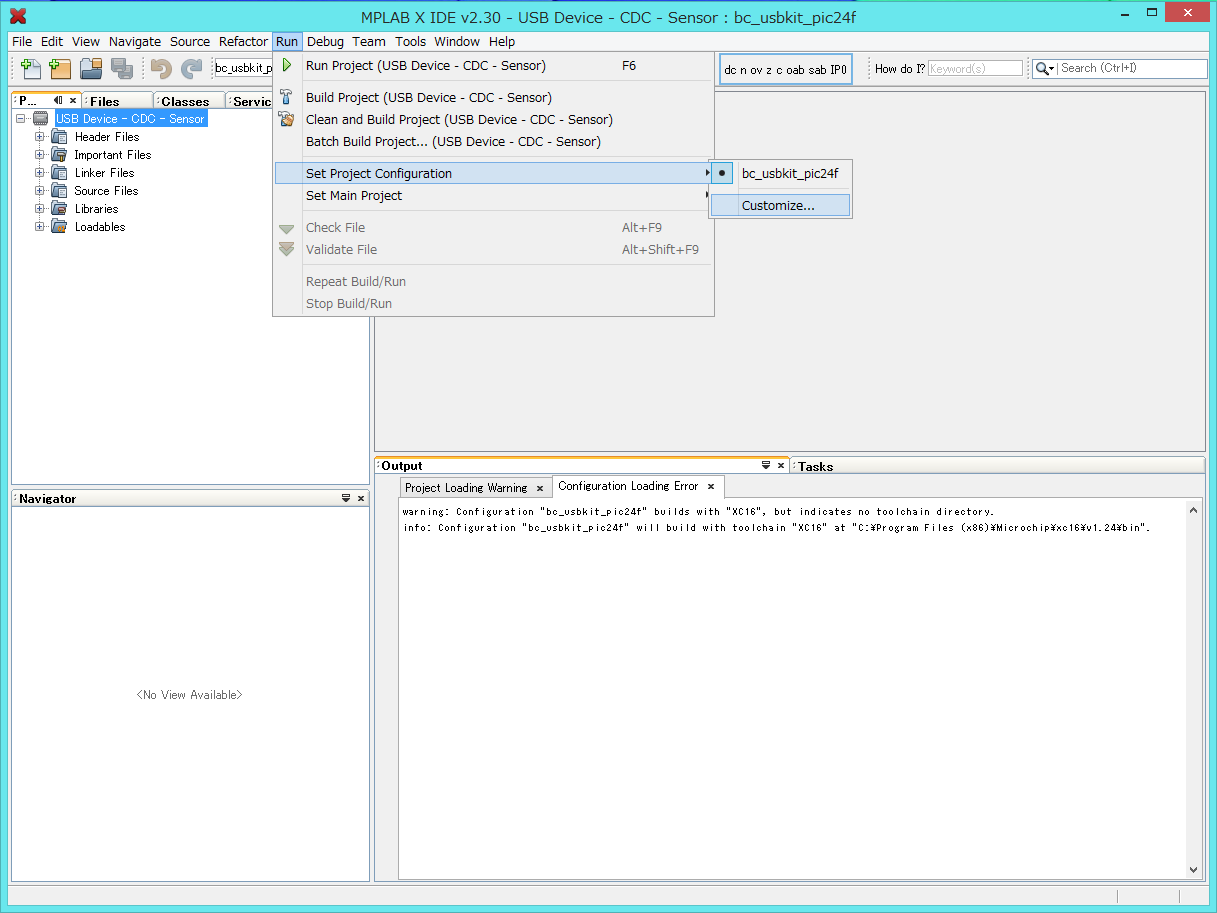

X IDE のメニューから Run → Set Project Configuration → Customize... を選択します。

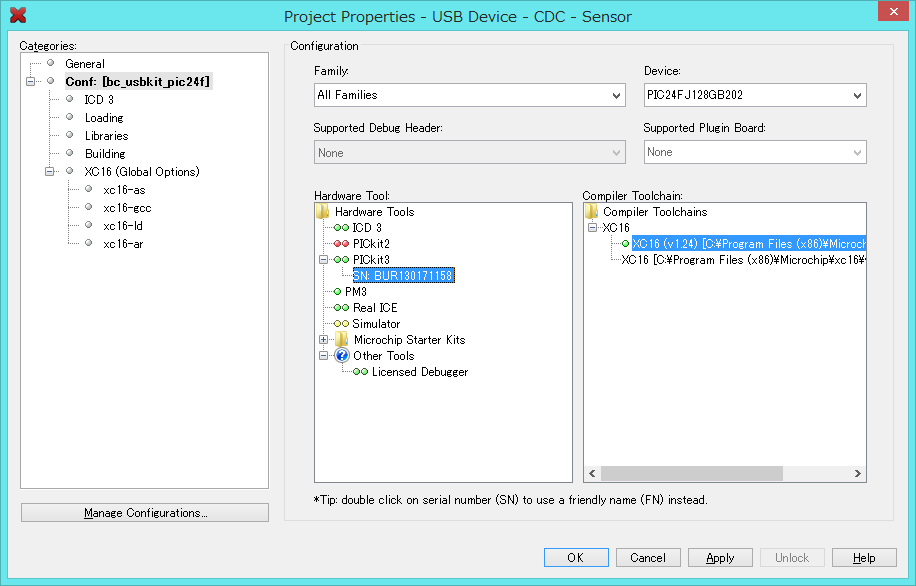

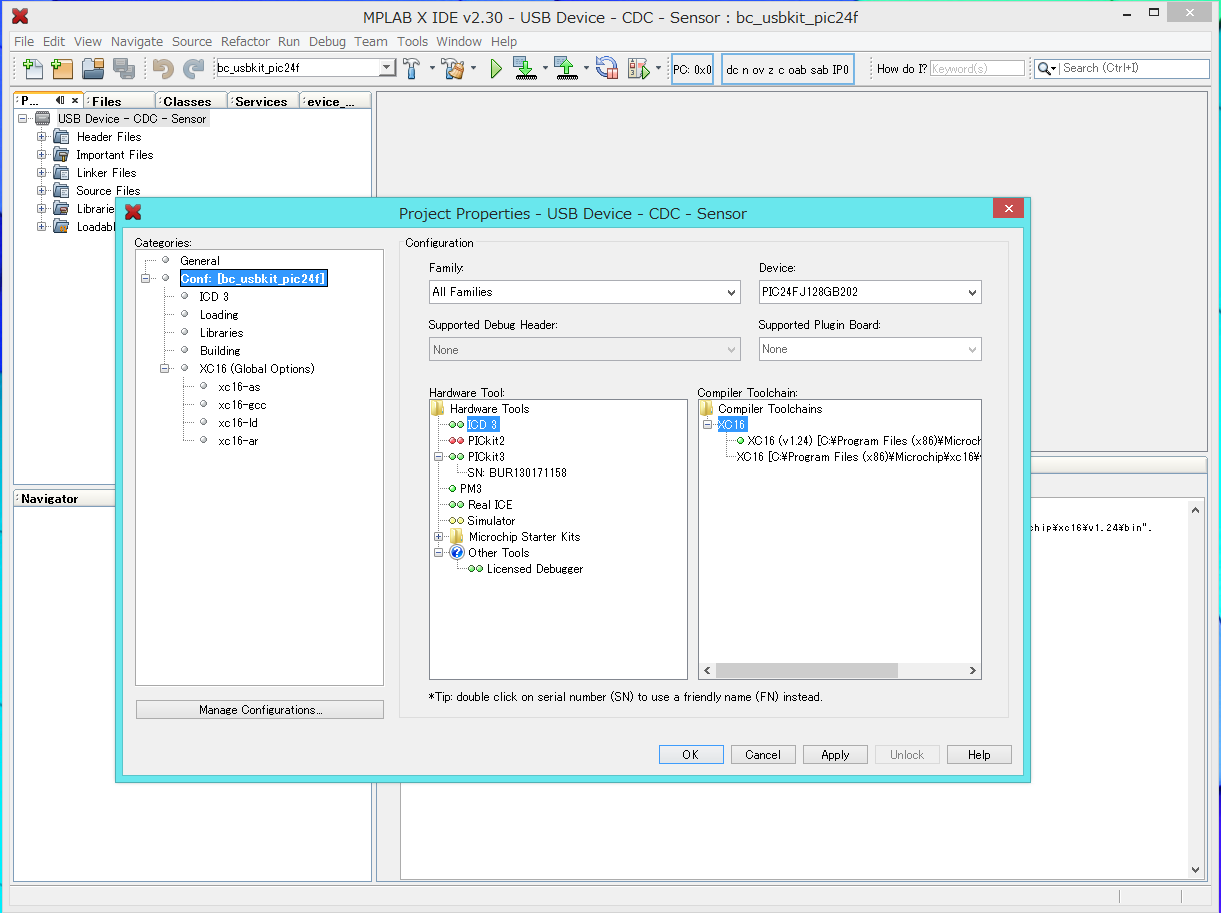

Project Properties のウィンドウが開きますので、使用する Hardware Tool と Compiler Toolchain を設定します。
ここでは PICkit3 と XC16(v1.24) に設定しています。

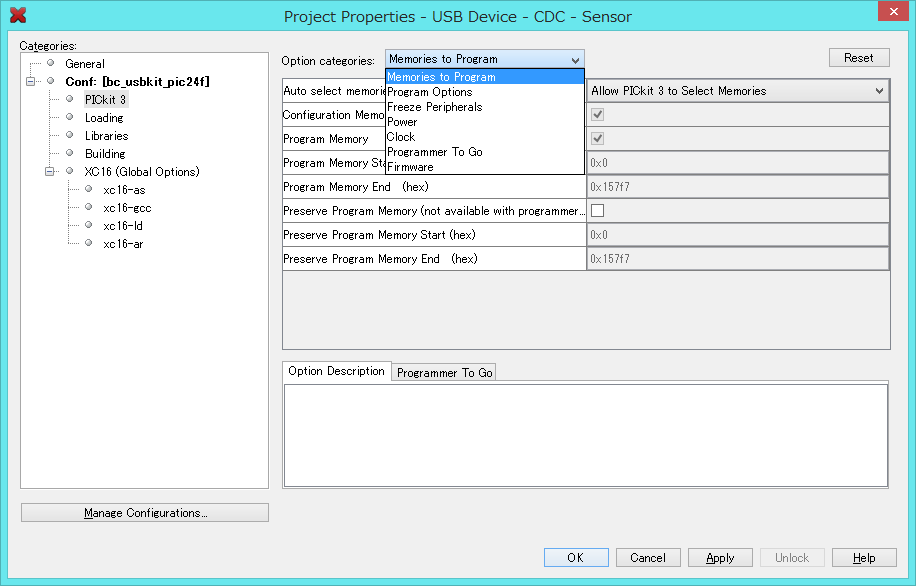

設定を反映させたら PICkit3 の Power の設定を選択し、
Power target circuit from PICkit3 のチェックボックスにチェックを入れ設定を反映します。

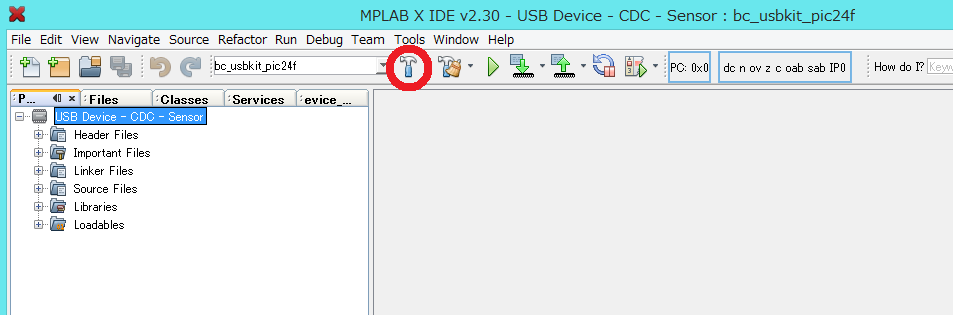

事前に必要な設定が完了したら、X IDE のメインウィンドウのメニューにある Build Project のアイコンをクリックしてビルドを実行します。

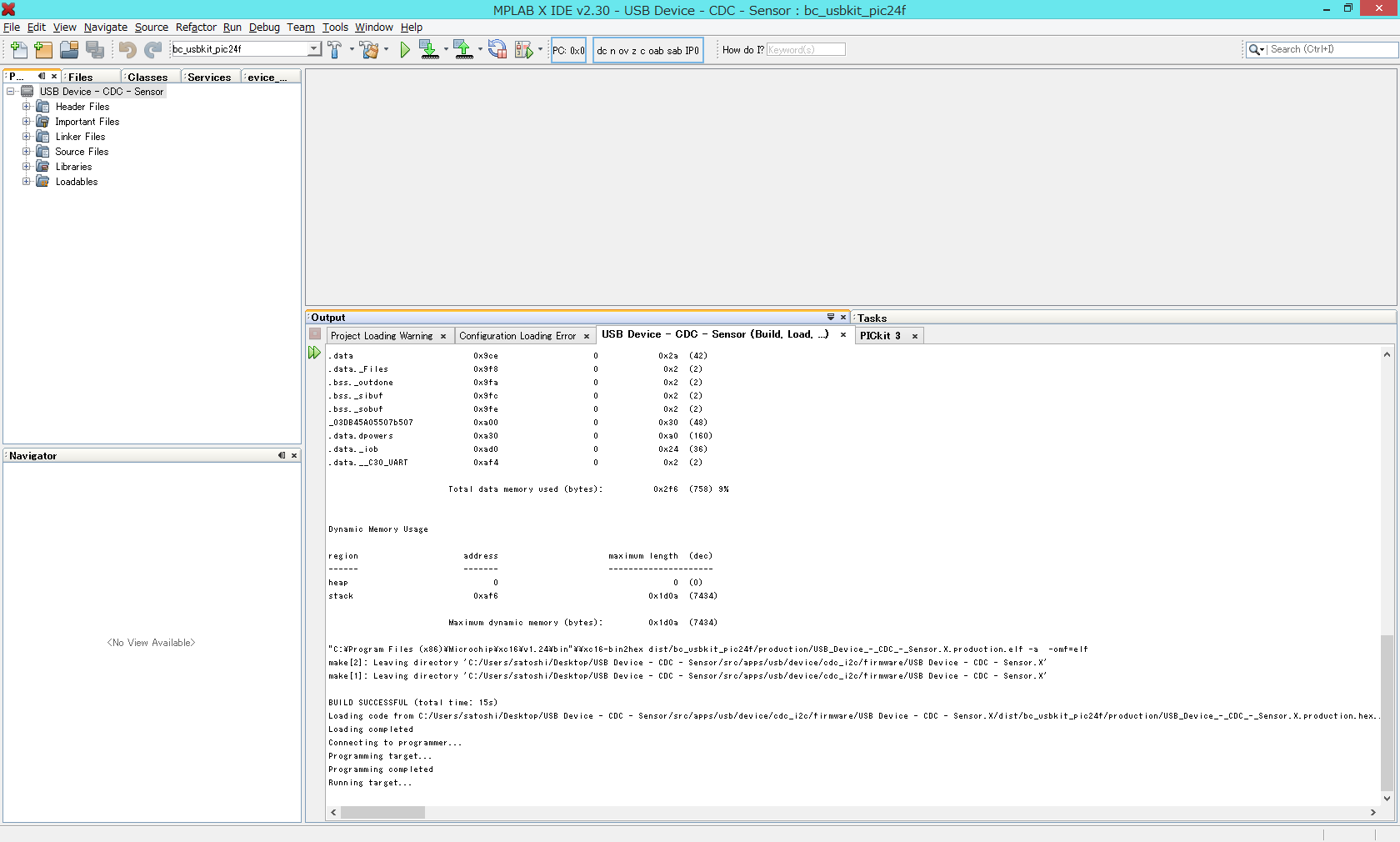

Output ペインの USB Device - CDC - Sensor タブにビルドの実行ログが表示され、ファームウェアのビルドが完了します。

ファームウェアは USB Device - CDC - Sensor\src\apps\usb\device\cdc_i2c\firmware\USB Device - CDC - Sensor.X\dist\bc_usbkit_pic24f\production にビルドされている USB_Device_-_CDC_-_Sensor.X.production.hex です。

書き込みがうまくいかない場合は、PICkit3 の USB ケーブルを一旦 PC から抜いて再度接続、
X IDE メインウィドウ左側ペインの USB_Device_-_CDC_-_Sensor - Dashboard タブを表示して
Reflesh Debug Tool Status のアイコンをクリックします。

PICkit3 の STATUS 表示 LED が緑に発光していれば正常に認識されています。
これでもうまくいかない場合はピンヘッダーの半田付けの状態を確認してください。

↑

ファームウェアの書き込み †

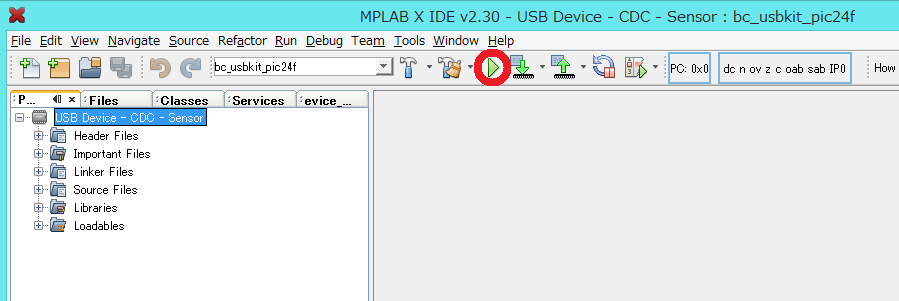

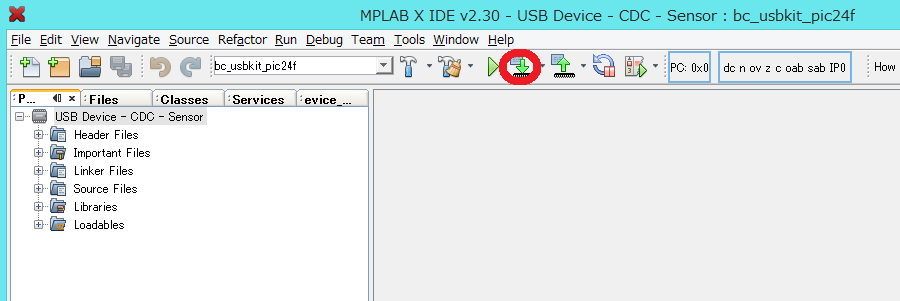

ファームウェアのビルドが完了したら、X IDE のメインウィンドウのメニューにある Run project のアイコンをクリックします。

PICkit3 によってファームウェアが BC-USB-Kit に書き込まれます。
書き込み(Program Device)の最中には PICkit3 の status 表示 LED が緑から赤の点滅状態に変化し、正常に書き込みが完了すると緑色に戻ります。

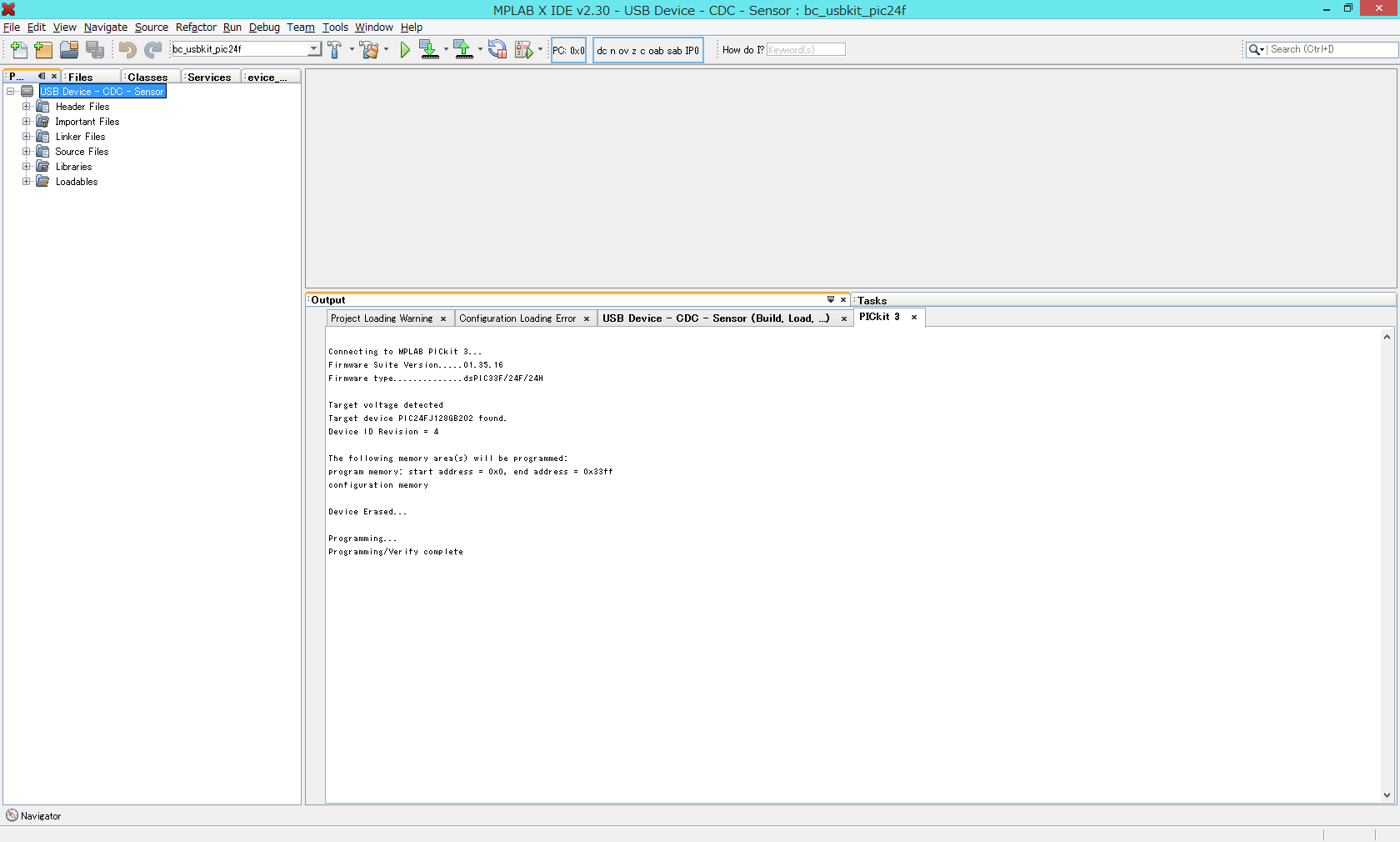

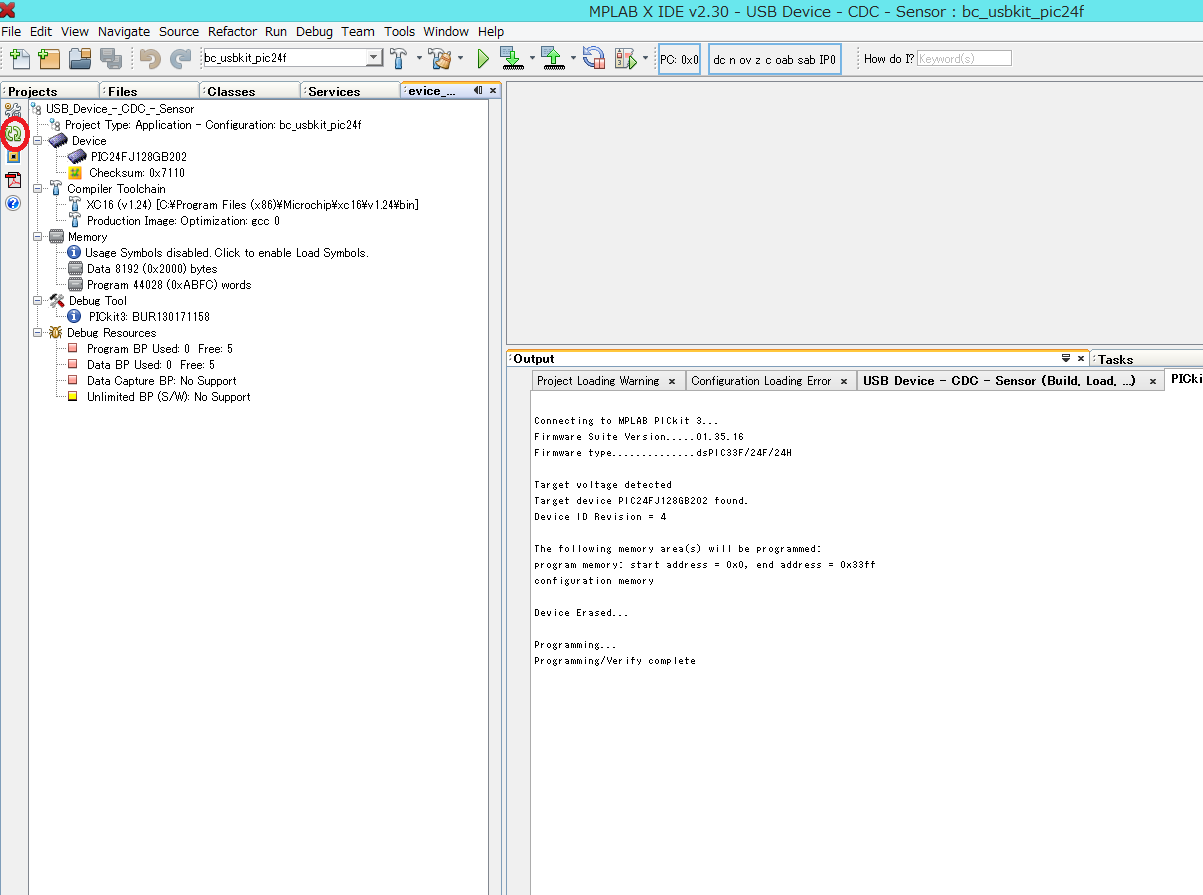

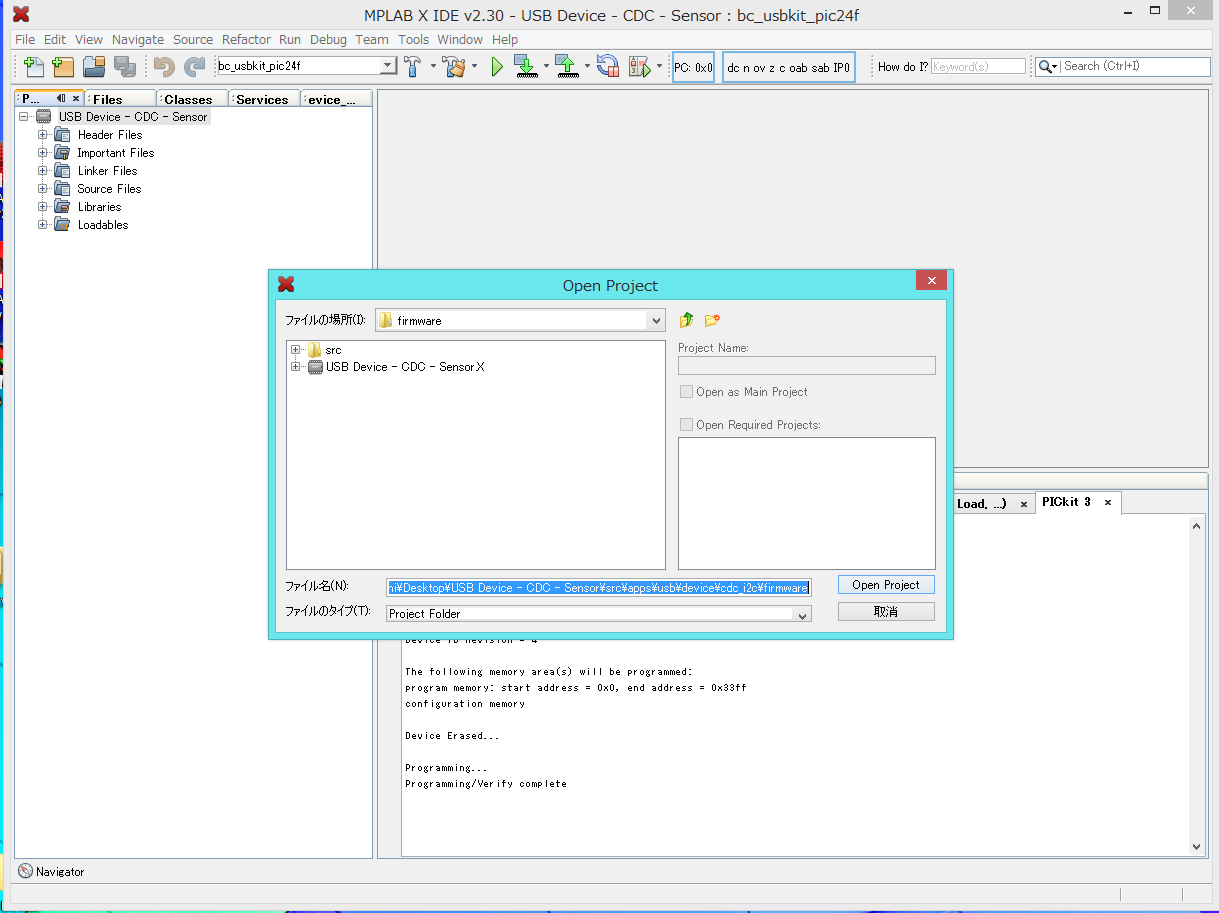

また、書き込みの状況は X IDE メインウィンドウ Output ペインの PICkit3 タブに表示されます。
```
Programming...
Programming/Verify complete
```
が表示されたら正常に書き込みが完了しています。

なお、X IDE メインウィンドウのメニューにある Make and Program Device のアイコンをクリックすると、
上記のファームウェアのビルドから書き込みまでが一括して行われます。

↑

動作確認 †

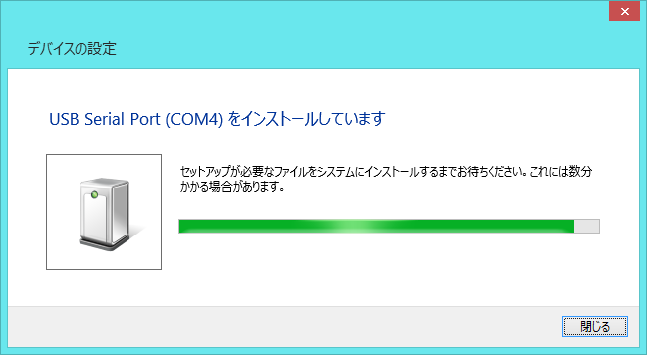

ファームウェアの書き込みが完了した BC-USB-Kit を PC の USBポートに挿すと、
ドライバーのインストールが行われ USB serial port(COM *) として認識されます。

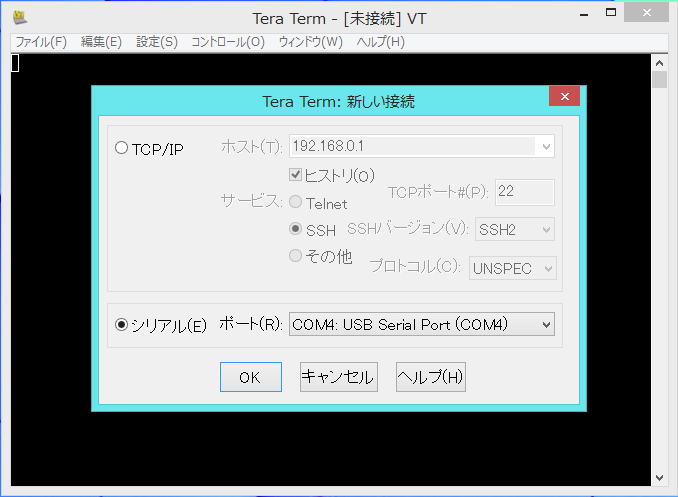

認識されたCOMポートを Baudレート9600 でTeraTerm などで開くと、数値が出力され続けます。

出力内容は BC-USB-Kit 上の温度・湿度センサーが読み取った値で、毎秒ごとの
温度×10:湿度×10(改行コード)
の繰り返しになっています。

↑

更新履歴 †

2015/03/17 初稿掲載

Satoshi OTSUKA
