BC-USB-Kit get started

BC-USB-Kit get started †

BC-USB-Kit にビルドしたファームウェアを書き込んで USB デバイスとして動作させるまでの手順です。
BC-USB-Kit を使ってご自身の USB デバイスを作成される際には
同様の手順で書き込みを行っていただく必要があります。

↑

必要になるもの †

この手順を実行するためには以下のものが必要です。

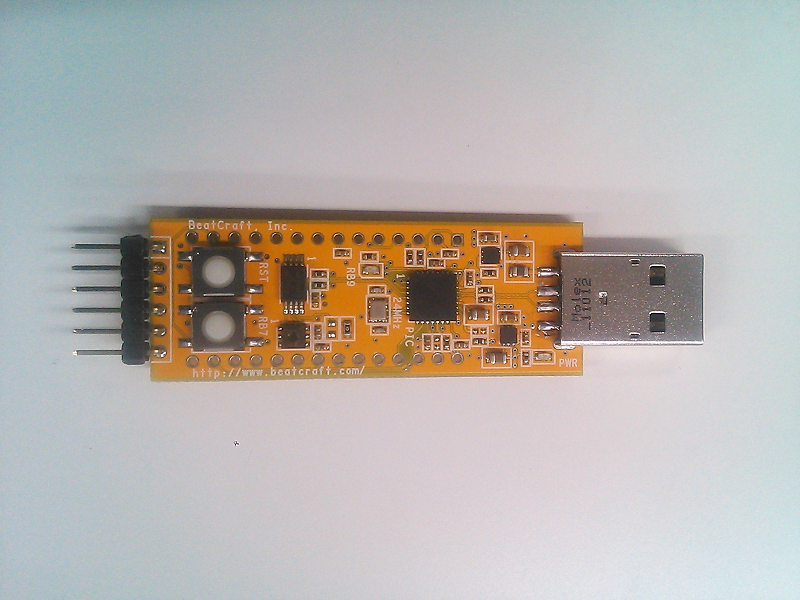

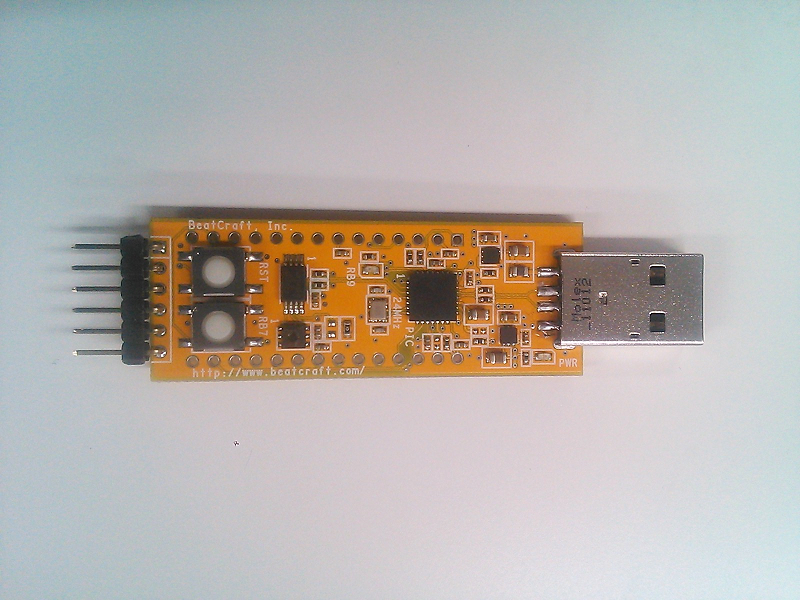

BC-USB-Kit
　Kit の書き込み用端子はスルーホールになっていますので、
　ピンヘッダを半田付けするか

　debug/書き込み用のクリップ端子付きケーブルを用意してください。
&ref(): File not found: "002.png" at page "BC-USB-Kit/get started"; &ref(): File not found: "002_Pk.png" at page "BC-USB-Kit/get started"; &ref(): File not found: "002_Pk2.png" at page "BC-USB-Kit/get started";

MPLAB IDC 3 や MPLAB PICkit 3 など PIC マイコンへの書き込みの出来る In-Circuit Debugger
　本文書内では PICkit3 を使用します。
ファームウェア
　動作確認用ファームウェアのソースコードを用意しています。
MPLAB X IDE
MPLAB XC Compilers 16bit版（XC16）
　本文書内では Windows へインストールして作業を実行しています。
　MacOS X や Linux を使用する場合は適宜同じ意味の作業を実行してください。

↑

ファームウェアのビルド †

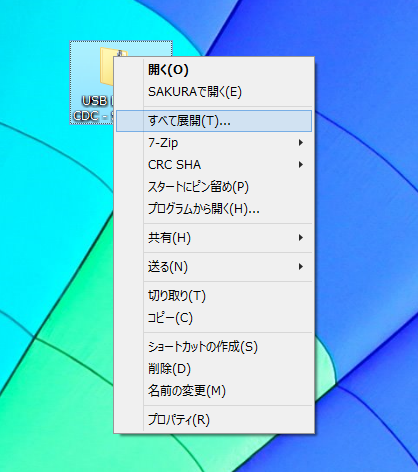

ダウンロードしたファームウェアのソースコードアーカイブ USB Device - CDC - Sensor.zip を展開します。

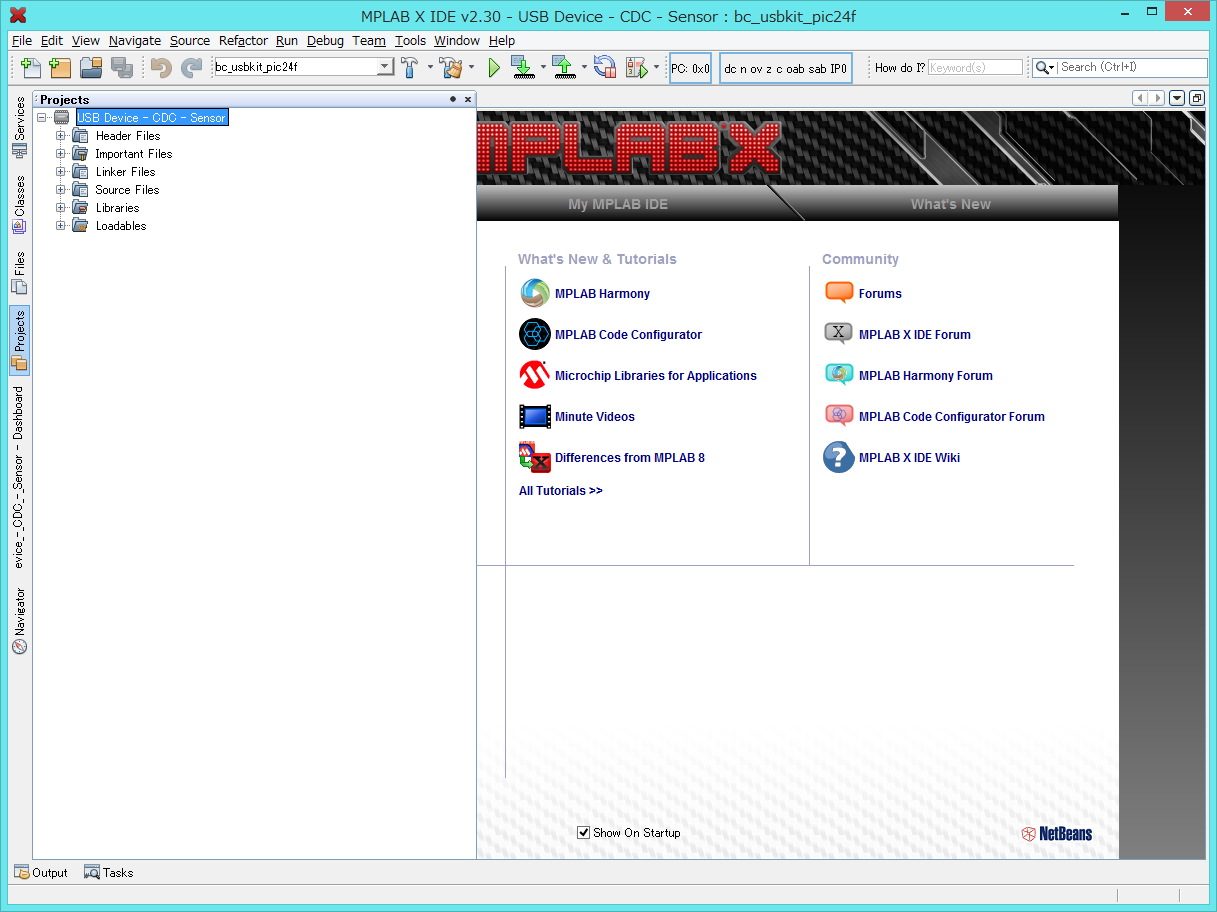

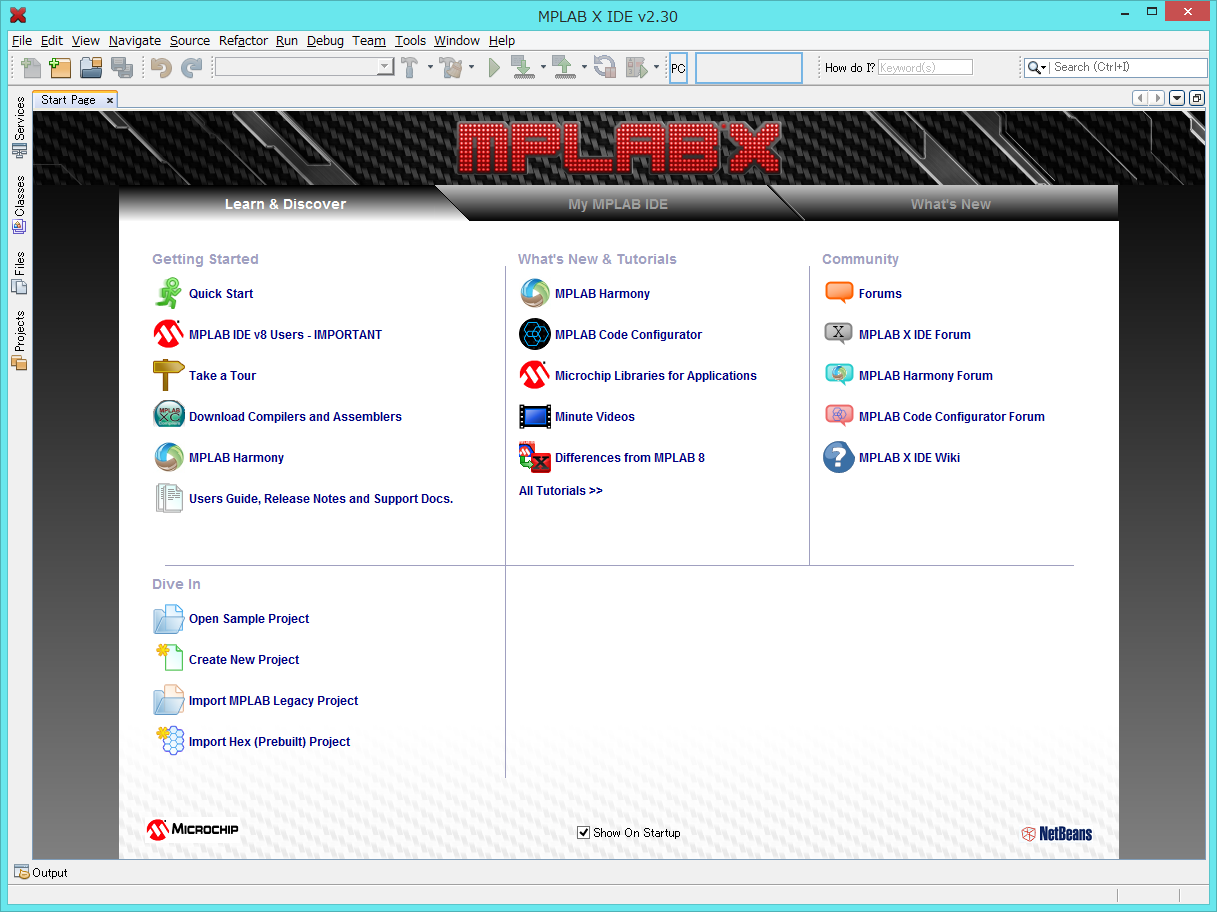

MPLAB X IDE を起動します。

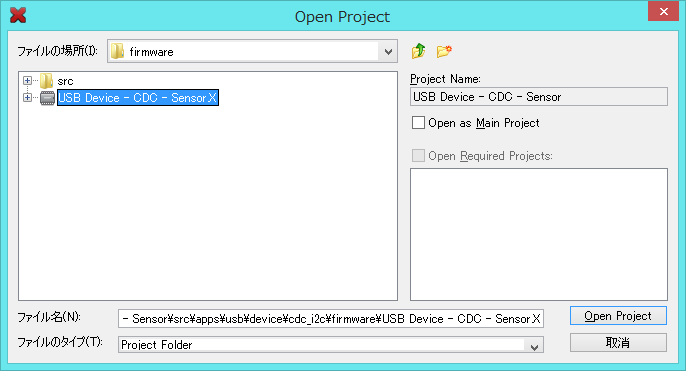

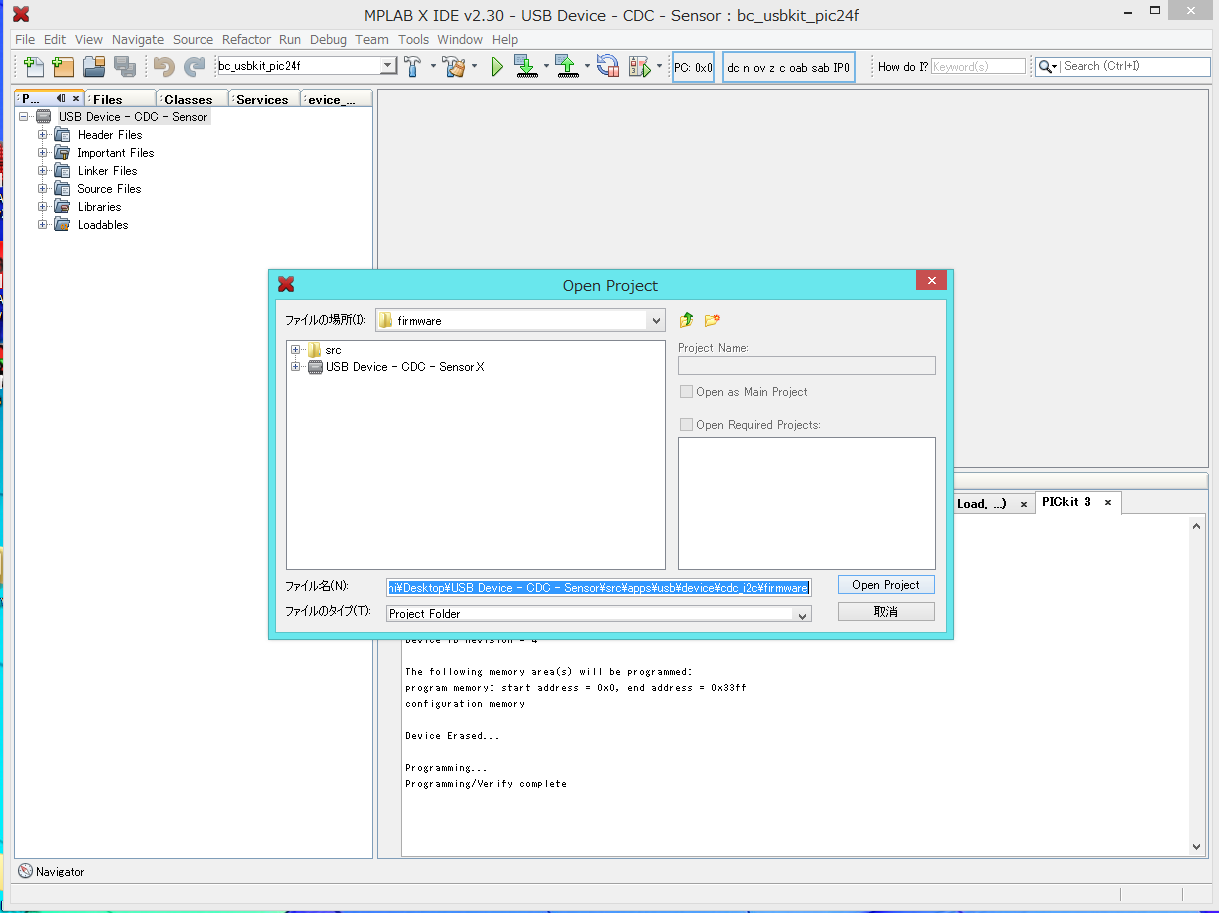

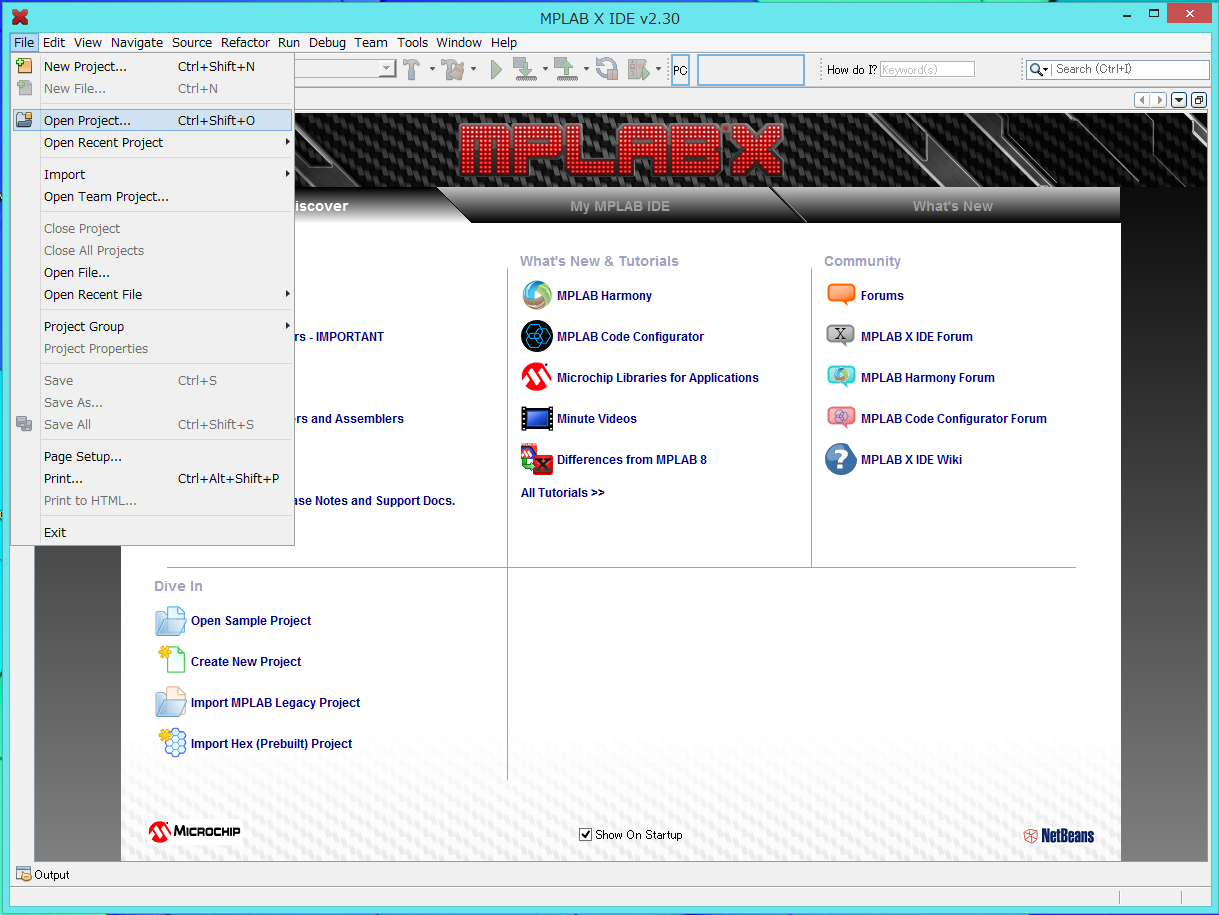

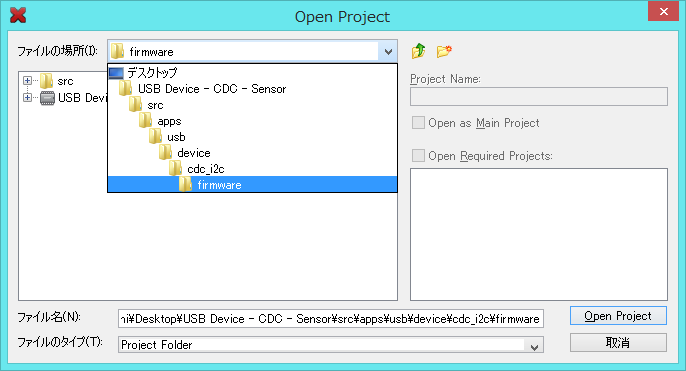

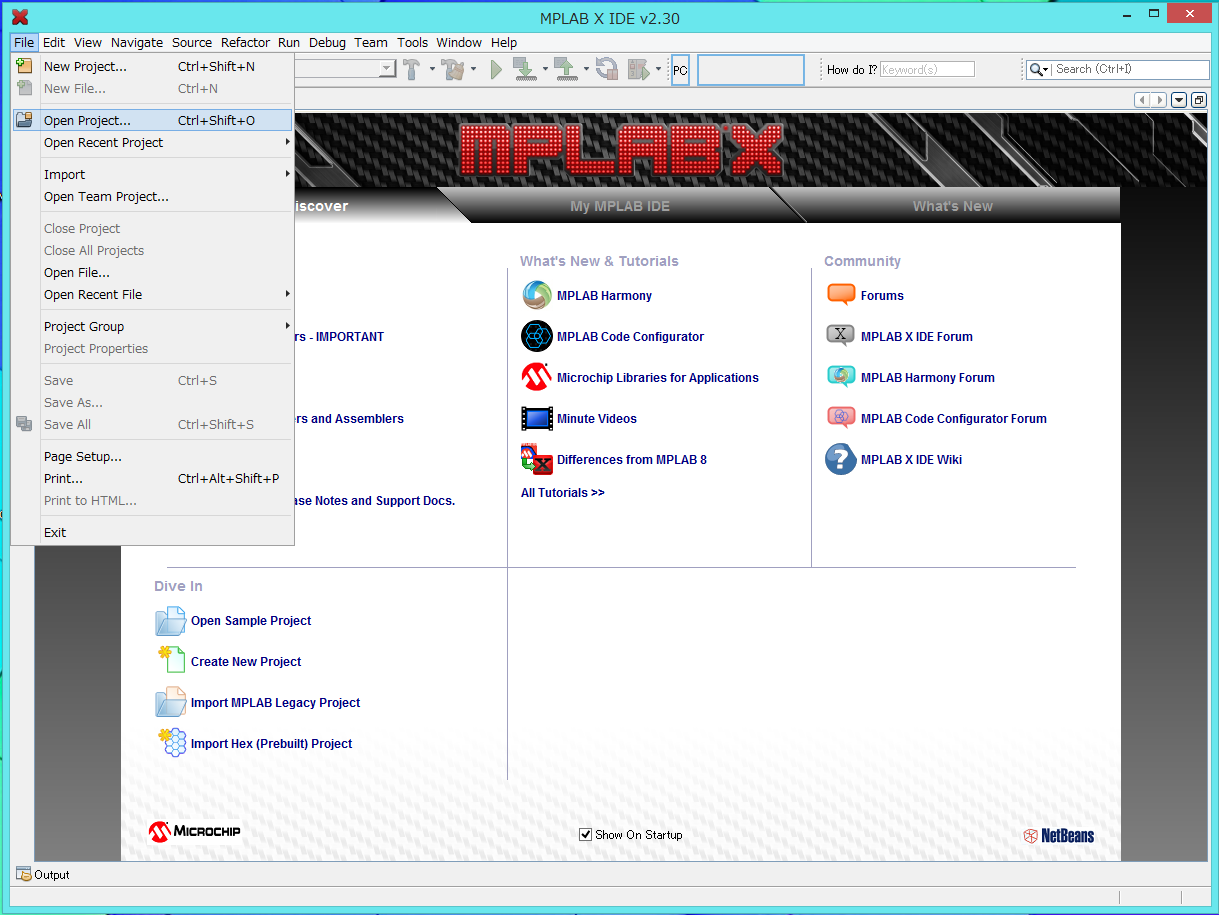

X IDE のメニューから File → Open Project... を選択し、

展開したソースコードアーカイブのフォルダ階層を辿って
USB Device - CDC - Sensor\src\aps\usb\device\cdc_i2c\firmware\USB Device - CDC - Sensor.X を開きます。

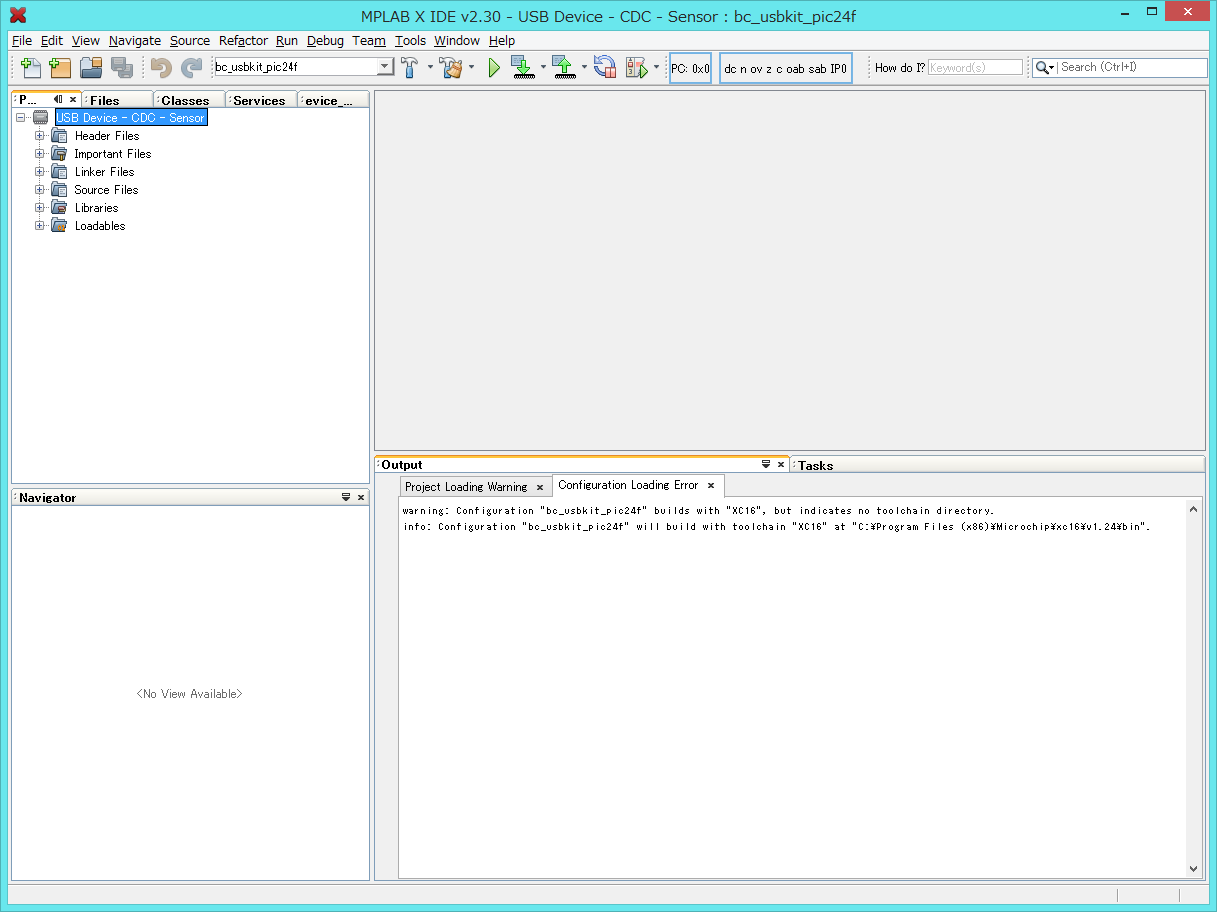

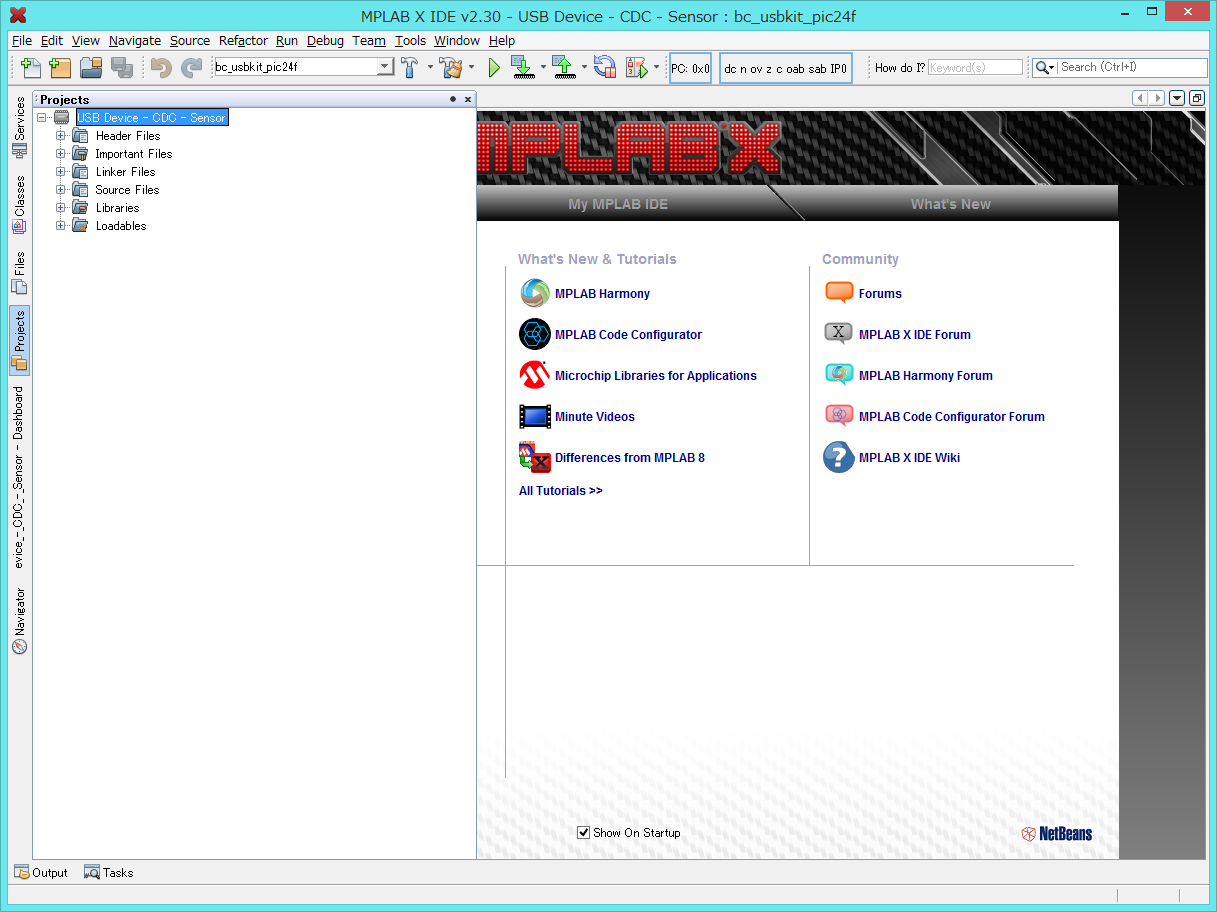

プロジェクトを開いたら、X IDE の Start Page は閉じ、

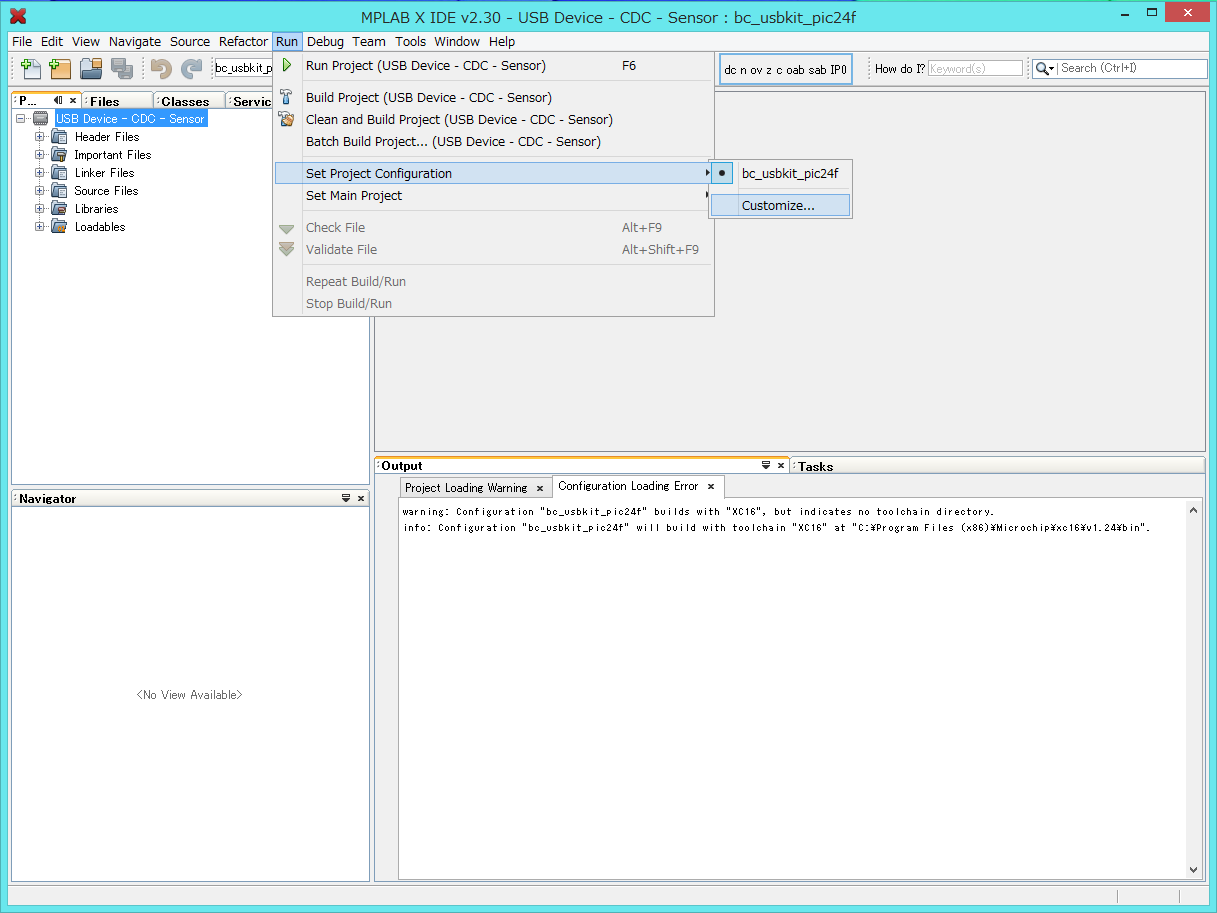

X IDE のメニューから Run → Set Project Configuration → Customize... を選択します。

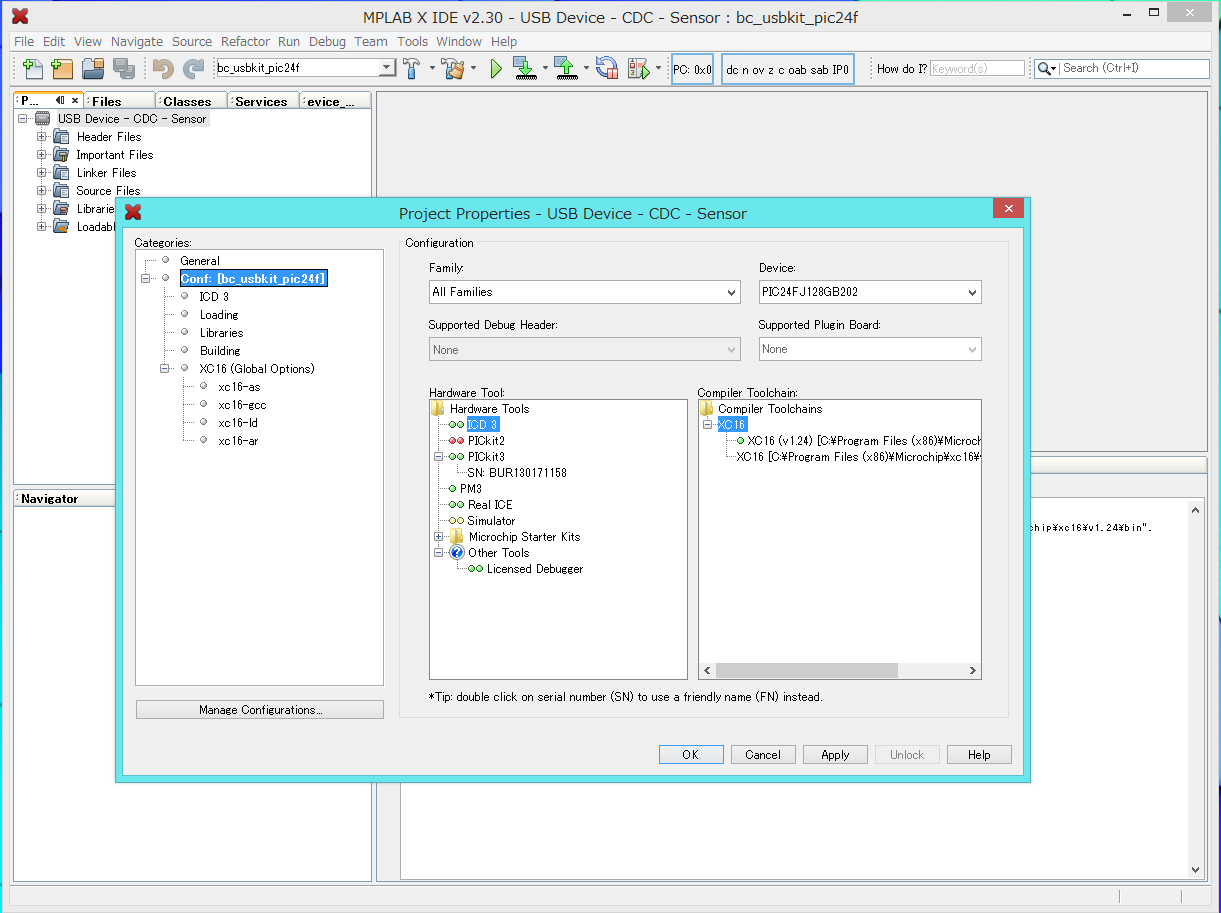

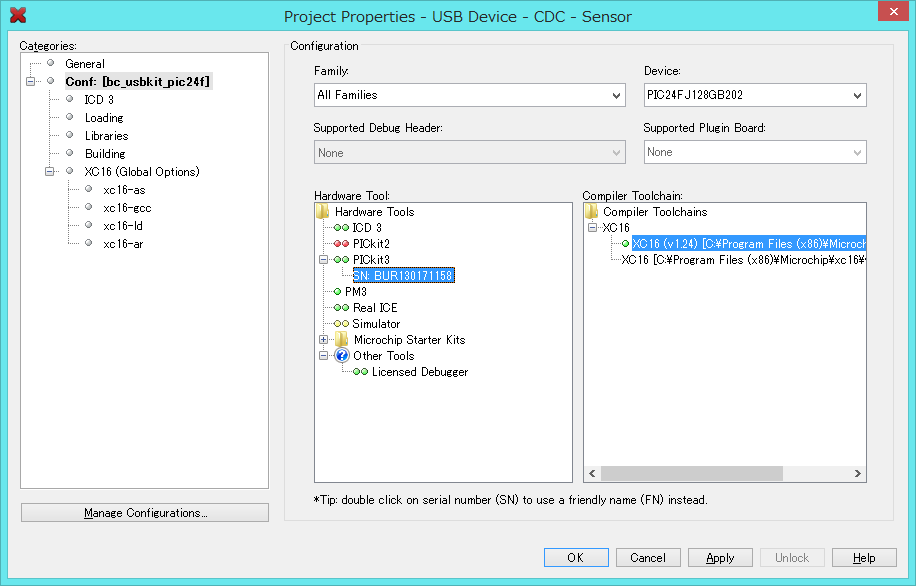

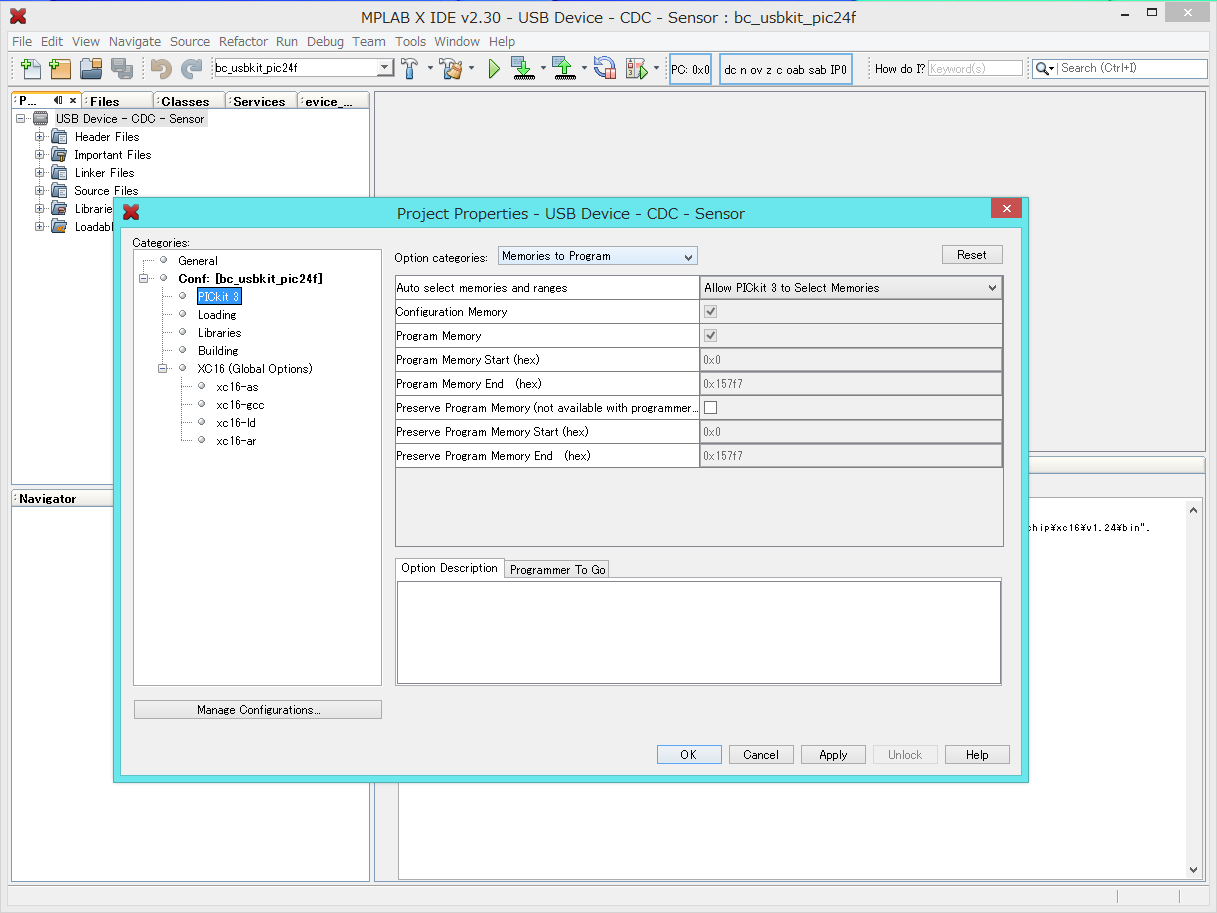

Project Properties のウィンドウが開きますので、使用する Hardware Tool と Compiler Toolchain を設定します。
ここでは PICkit3 と XC16(v1.24) に設定しています。

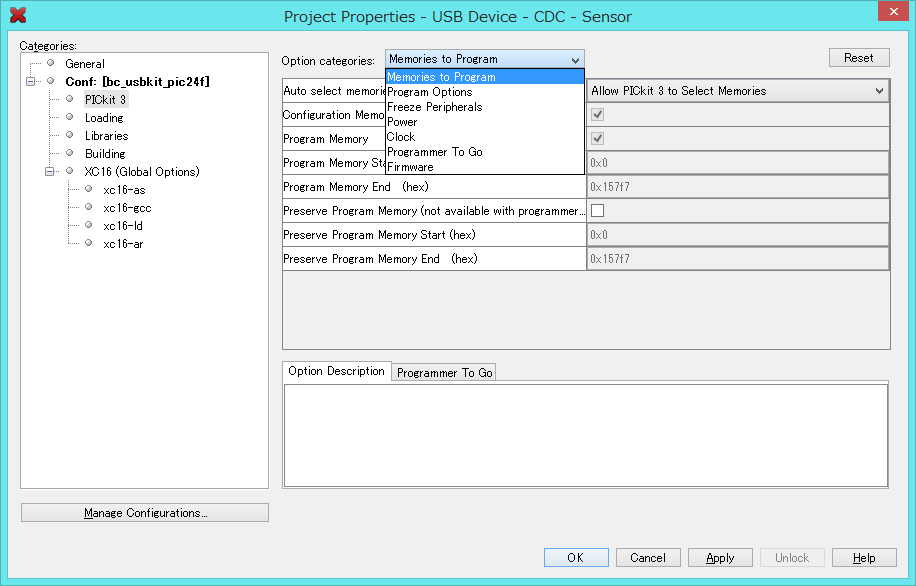

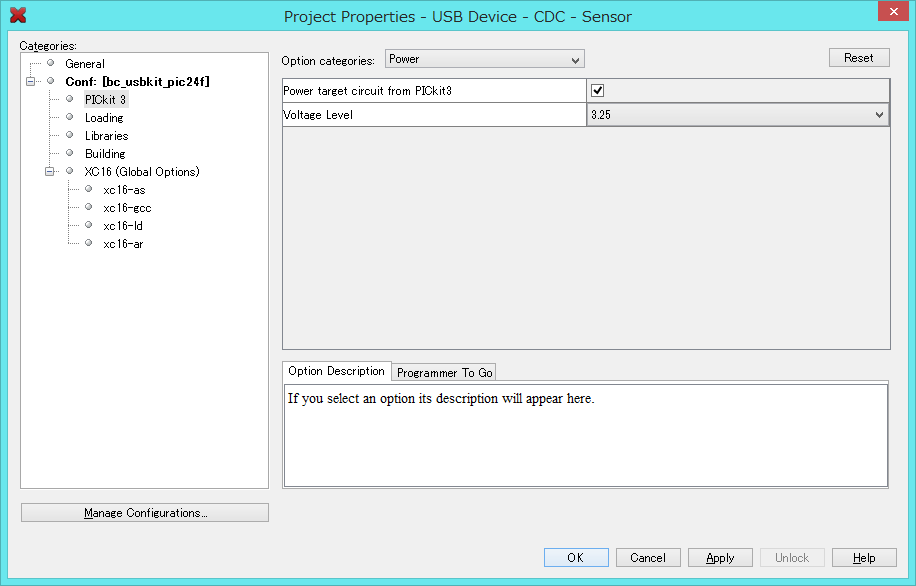

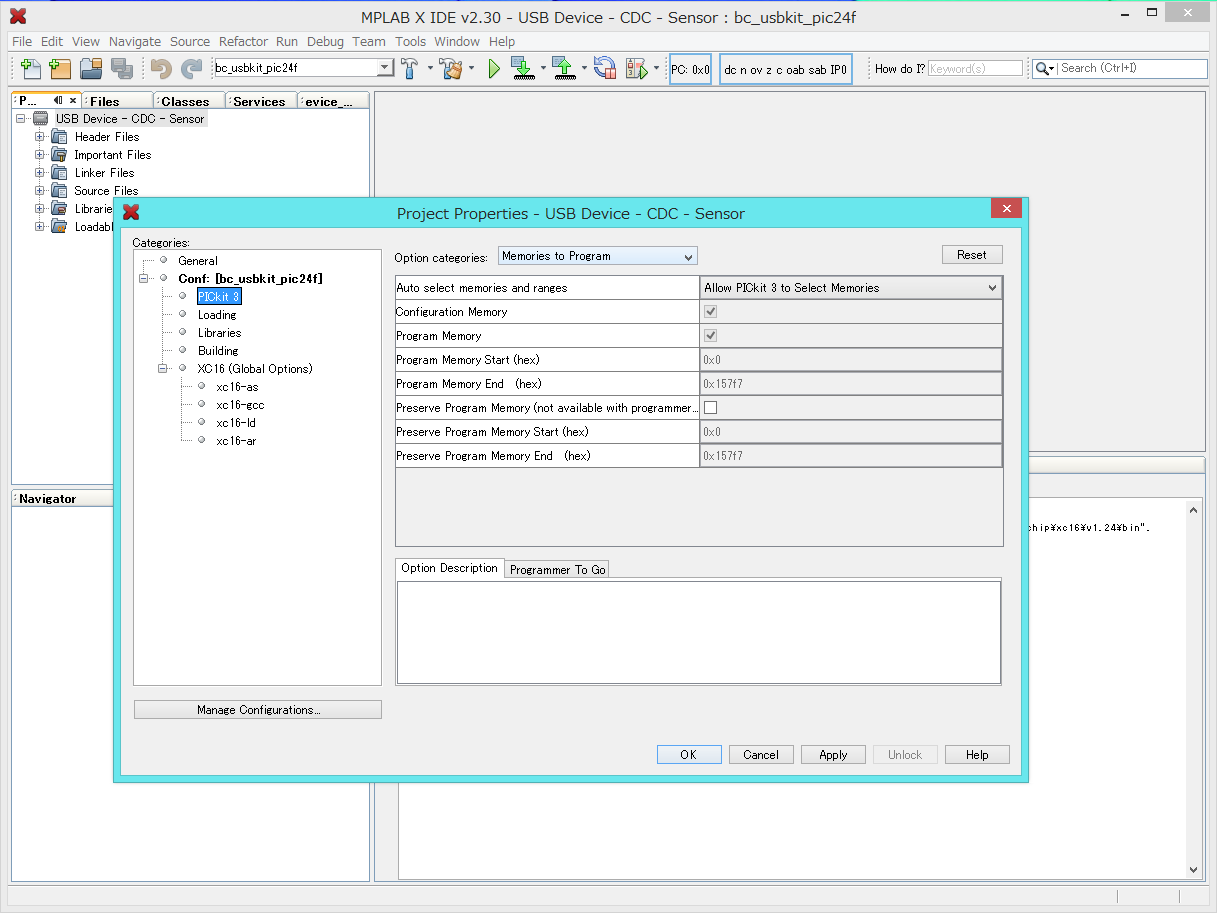

設定を反映させたら PICkit3 の Power の設定を選択し、
Power target circuit from PICkit3 のチェックボックスにチェックを入れ設定を反映します。

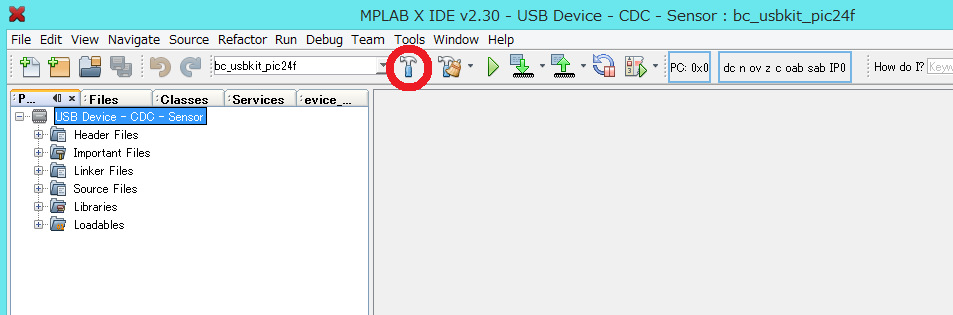

事前に必要な設定が完了したら、X IDE のメインウィンドウのメニューにある Build Project のアイコンをクリックしてビルドを実行します。

Output ペインの USB Device - CDC - Sensor タブにビルドの実行ログが表示され、ファームウェアのビルドが完了します。

ファームウェアは USB Device - CDC - Sensor\src\apps\usb\device\cdc_i2c\firmware\USB Device - CDC - Sensor.X\dist\bc_usbkit_pic24f\production にビルドされている USB_Device_-_CDC_-_Sensor.X.production.hex です。

↑

ファームウェアの書き込み †

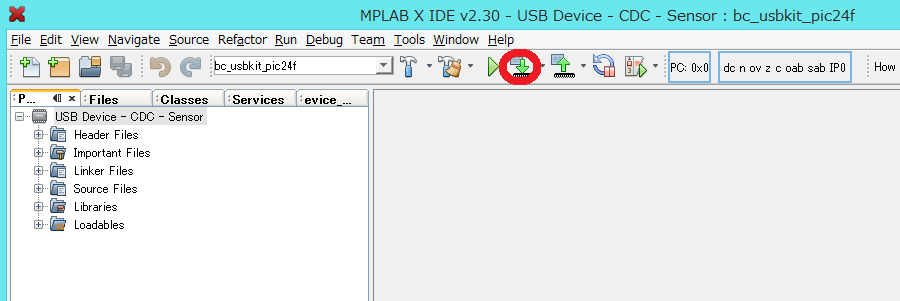

ファームウェアのビルドが完了したら、X IDE のメインウィンドウのメニューにある Run project のアイコンをクリックします。

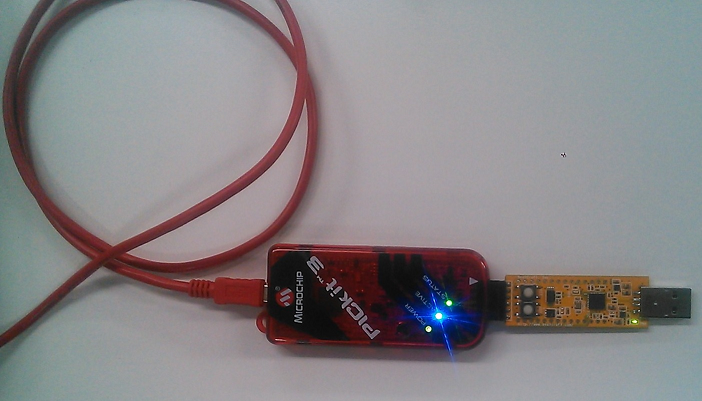

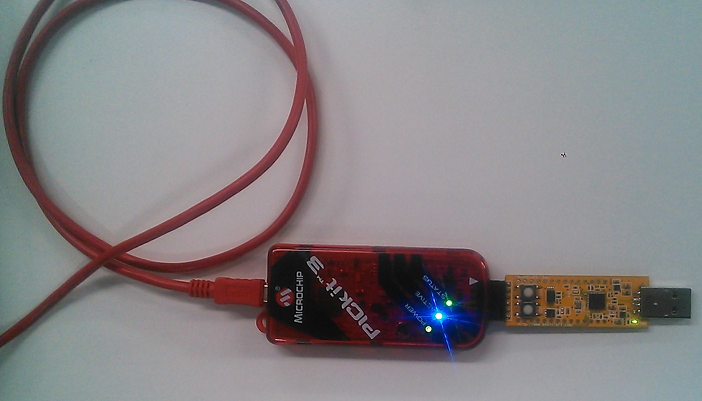

PICkit3 によってファームウェアが BC-USB-Kit に書き込まれます。
書き込み(Program Device)の最中には PICkit3 の status 表示 LED が緑から赤の点滅状態に変化し、正常に書き込みが完了すると緑色に戻ります。

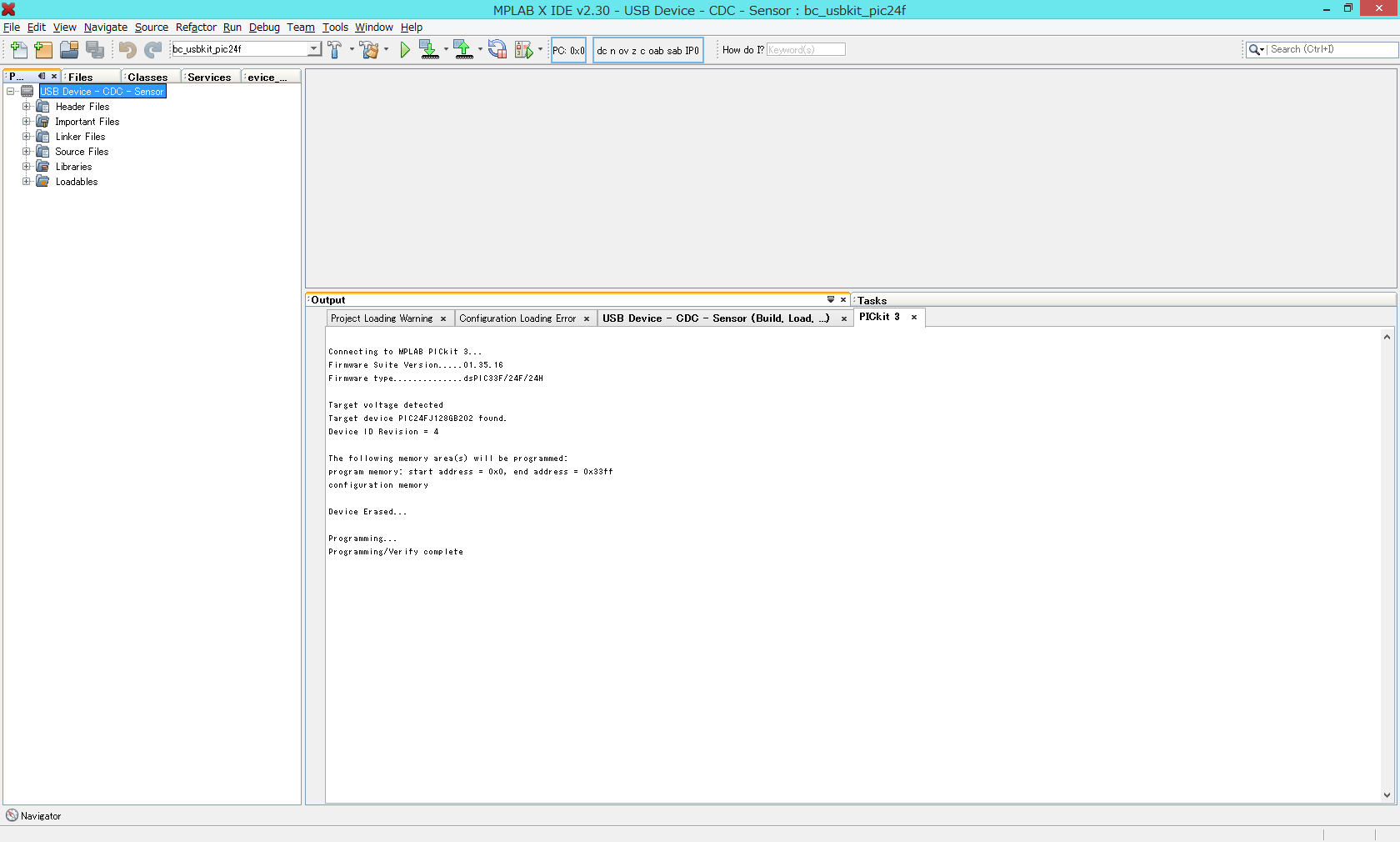

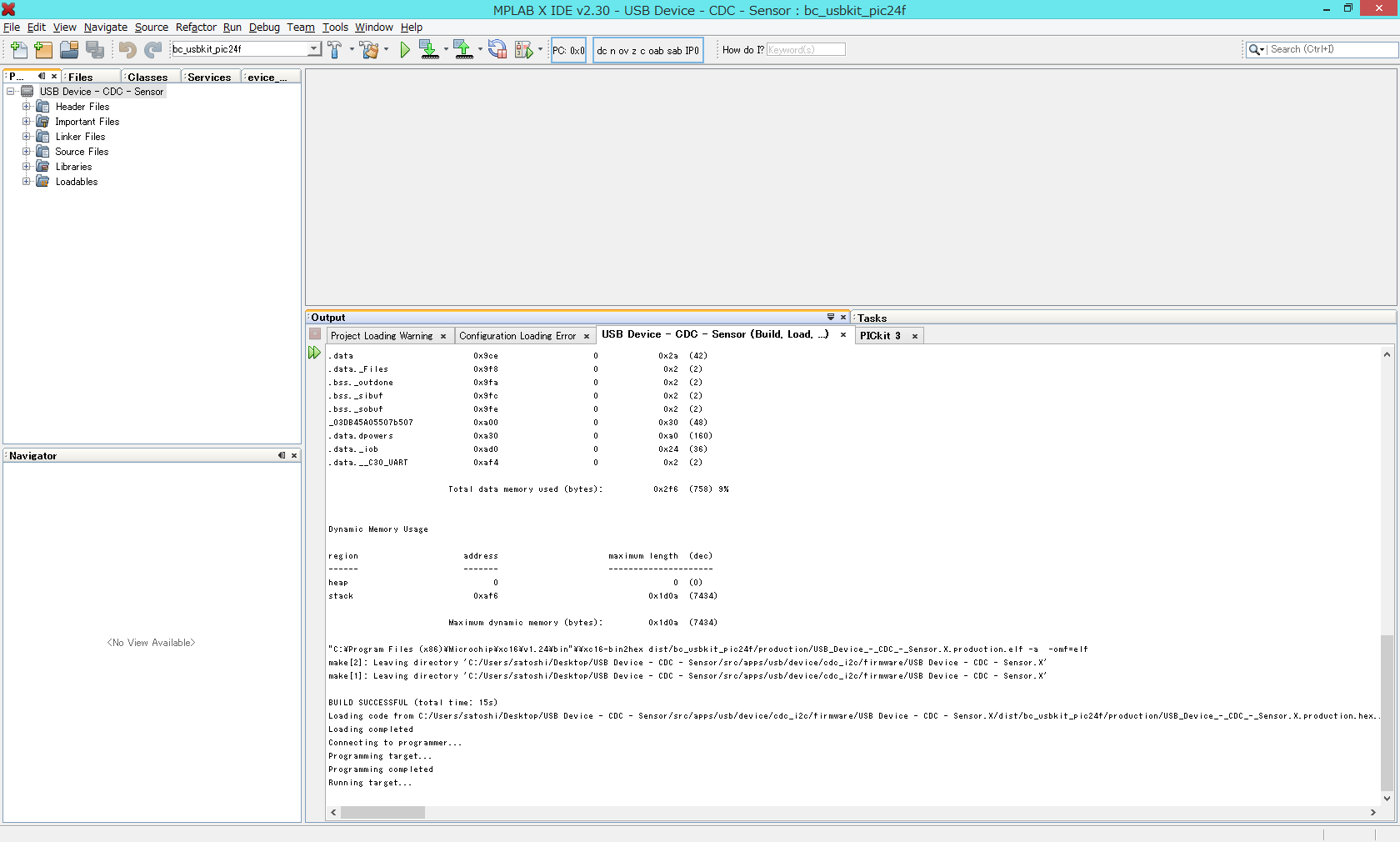

また、書き込みの状況は X IDE メインウィンドウ Output ペインの PICkit3 タブに表示されます。
```
Programming...
Programming/Verify complete
```
が表示されたら正常に書き込みが完了しています。

なお、X IDE メインウィンドウのメニューにある Make and Program Device のアイコンをクリックすると、
上記のファームウェアのビルドから書き込みまでが一括して行われます。

↑

動作確認 †

ファームウェアの書き込みが完了した BC-USB-Kit を PC の USBポートに挿すと、

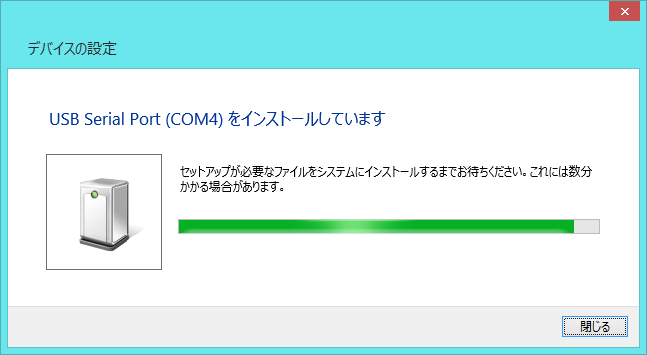

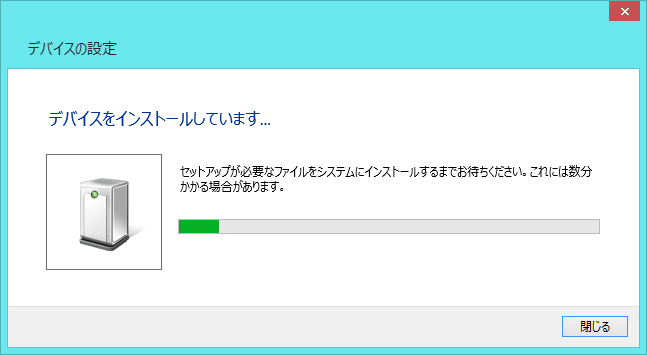

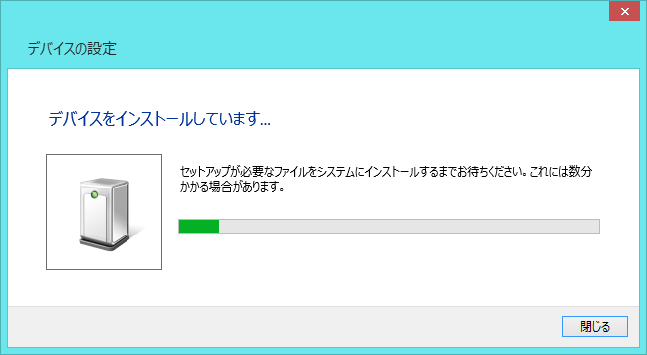

ドライバーのインストールが行われ USB serial port(COM *) として認識されます。

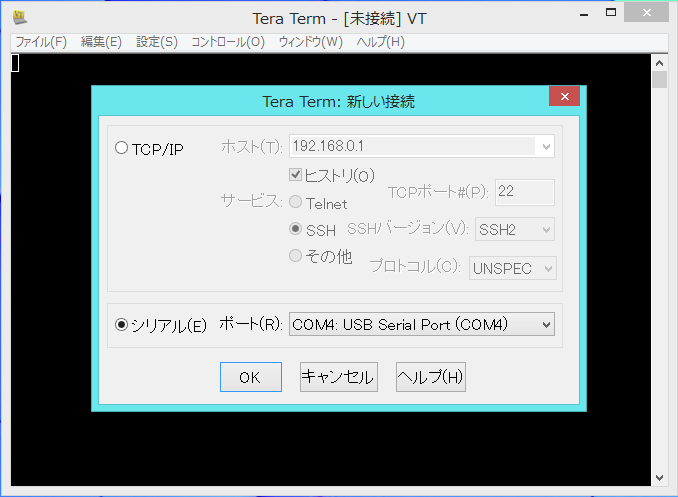

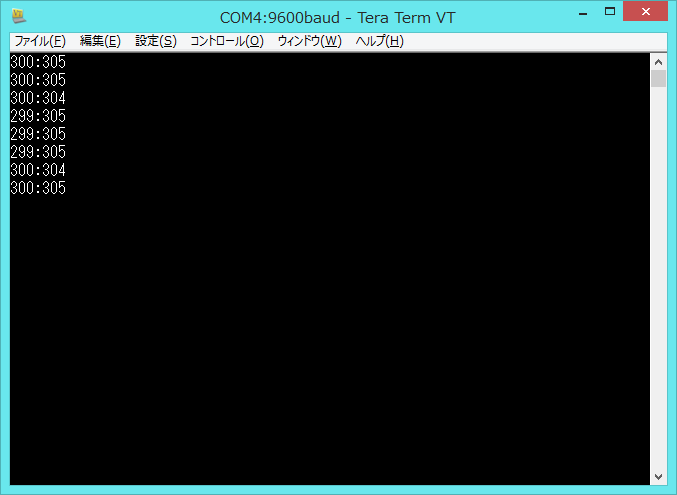

認識されたCOMポートを Baudレート9600 でTeraTerm などで開くと、数値が出力され続けます。

出力内容は BC-USB-Kit 上の温度・湿度センサーが読み取った値で、毎秒ごとの
温度×10:湿度×10(改行コード)
の繰り返しになっています。
